DHC10

DHC10

主要特征
·200A 触点切换能力,小巧的体积;
·具有一组桥式常开触点,触点回路有“+”、“-”极性;
·线圈带节能装置,保持功耗最大为 4.5W;
·采用陶瓷钎焊技术,触头部分密封充有氢气, 触头不会氧化,能快速切断在直流高压;
·应用范围:储能系统、电动汽车、光伏逆变器、电信通信设备、AGV系统、太阳能系统,工程机械、 电瓶车、充电桩、火车、船舶、 绞盘、不间断电源电控系统;
·耐压:耐压1500V

主要特征
·10A触点切换能力,小巧的体积;
·具有一组桥式常开触点,触点回路无极性;
·采用陶瓷钎焊技术,触头部分密封充有氢气,
 触头不会氧化,能快速切断在直流高压;
·应用范围:储能系统、电动汽车、光伏逆变器、
电信通信设备、AGV系统、太阳能系统,工程机械、
电瓶车、充电桩、火车、船舶、
绞盘、不间断电源电控系统;

性能参数

触点参数 触点形式 1H(SPST-NO)
额定负载电流 10A 450VDC(4.5KW)
最小适用负载(阻性负载) 1A/12VDC
最大切换电压 1000VDC
接触压降(初始) ≤80mV@10A
载流能力(a) 10A :持续
15A:60min
20A:20min
40A:30s
100A:0.6s
电气性能 绝缘电阻 100MΩ以上(500VDC)
介质耐压 断开触点间 3000VAC 1min
触点与线圈间 4000VAC 1min
动作时间(20℃额定电压下) ≤30ms (不含回跳时间)
释放时间(20℃额定电压下) ≤10ms
回跳时间(20℃额定电压下) ≤5ms
耐冲击 稳定性 正弦半波脉冲:11ms ON 时: 196m/s²(20G 以上)
检测时间:10μs OFF 时:98 m/s²(10G 以上)
强度 正弦半波脉冲:6ms 590 m/s²(50G 以上)
耐振动 10Hz~500Hz 49 m/s²(5G 以上)
寿命 电气寿命(b) 200A 450VDC 100000 次以上
200A 750VDC 100000 次以上
机械寿命 20 万次以上
使用条件 使用环境、运输、存储环境 温度-40℃~+85℃
湿度 5%~85%RH(无结冰、凝露)
产品安装方式 任意
重量 160g

注:(a):在环境温度下,导线截面积≥2.5mm²下测得
       (b):除特别说明外,电气寿命通断比为 1s:9s

线圈额定参数(20℃)

线圈额定 电压 动作电压 释放电压 最大工作电 压 额定电流(±10%) 额定线圈功耗
12V DC ≤9V DC ≥1V DC 16V DC 0.25A 3W
24V DC ≤18V DC ≥2V DC 32V DC 0.125A 3W

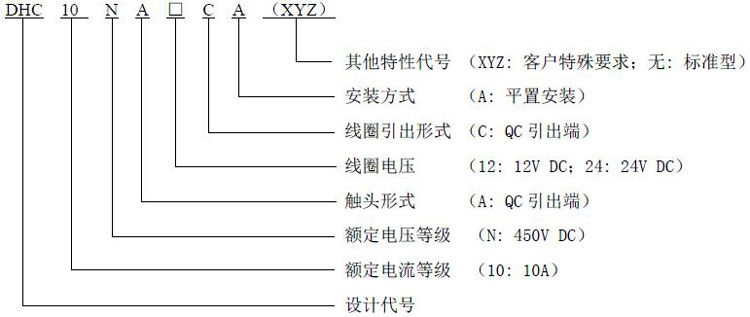

 产品型号释义

产品型号释义

外形尺寸图、接线图

外形尺寸图、接线图

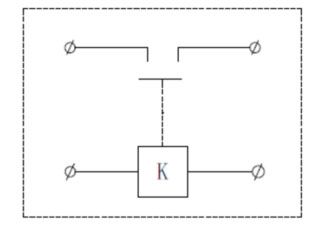

接线图

线圈和负载均无性

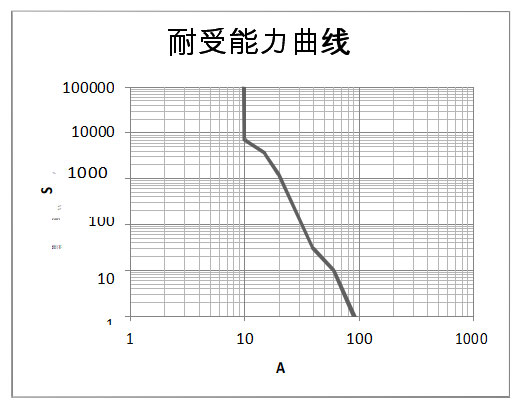

参考曲线图

参考曲线图

注:以上数据在环境温度为 85℃,导线截面积≥2.5mm²条件下测得。数据仅作参考,请勿直接用于选择熔断器

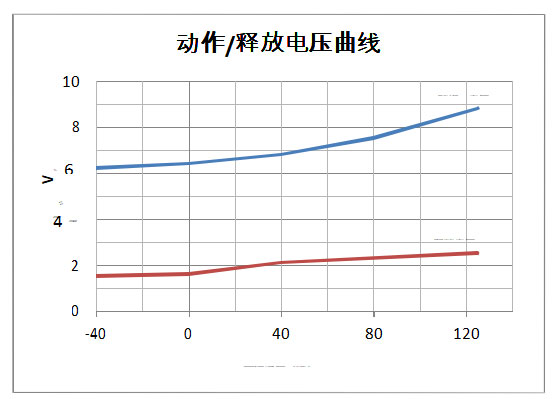

动作释放电压曲线

 注:以上数据为随机抽取线圈电压为 12VDC 产品测得,数据仅供参考(试验品数量:n=3)

注意事项
1、本接触器为直流高压开闭装置,在最终故障状态下,有可能出现不通断的情况,一旦发生不能 切断,可能导致异常发热现象及烟雾,火灾等事故。因此,请避免规格以上的操作使用(包括但 不限于线圈额定,负载额定以及电气寿命等);应采用在紧急情况下可及时切断电流负载的电路; 为确保安全,应定期更换部件。
2、触点额定值均为阻性负载时的数值。使用L/R≥1ms的感性负载(L负载)的情况下,请与感 性负载并行采取浪涌吸收措施。未采取措施的情况下,可能会造成电气寿命下降、发生切断不良。
3、为抑制接触器线圈的反向电动势,建议加装吸收浪涌的非线性电阻(推荐使用可变电阻),若 使用二极管,会使接触器切断性能下降。
4、严禁将接触器长时间置于超过产品使用温度范围(-40℃~+85℃)的环境中。
5、请避免在强磁界(变压器、磁铁的周围)和发热物体的附近安装。
6、为防止出现松动,接触器安装时请正确使用垫圈。接触器安装处请使用M4螺钉,螺钉锁紧扭 矩请控制在2N.m~3N.m;继电器引出脚允许的插拔力为(1)负载引出脚:49N;(2)线圈引出脚: 49N。在超过范围的情况下,可能会造成破损。
7、请避免在引出端上粘附油脂等异物,请使用2.5mm²以上规格的连接导线,否则有可能会造成
引出端部分的异常发热。
8、对连接器端进行连接时,请使用指定配合的连接器。
9、在接触器坠落的情况下,原则上请不要再使用。
