主要特征
·40A 触点切换能力，小巧的体积；
·具有一组桥式常开触点，触点回路无极性；
·采用陶瓷钎焊技术，触头部分密封充有氢气， 触头不会氧化，能快速切断在直流高压；
·应用范围：储能系统、电动汽车、光伏逆变器、电信通信设备、AGV系统、太阳能系统，工程机械、 电瓶车、充电桩、火车、船舶、 绞盘、不间断电源电控系统；

性能参数

注：（a）：在环境温度下，导线截面积≥10mm²下测得
       （b）：除特别说明外，电气寿命通断比为 1s:9s

线圈额定参数（20℃）

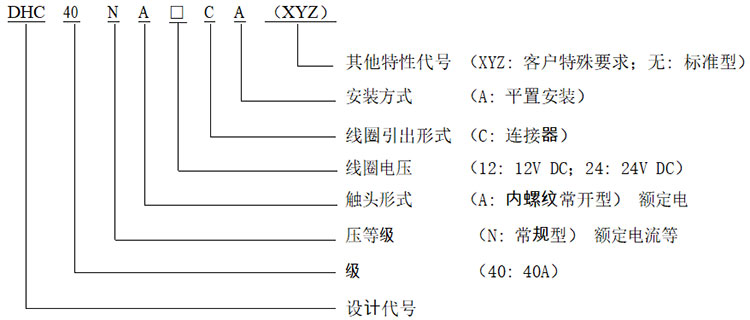

产品型号释义

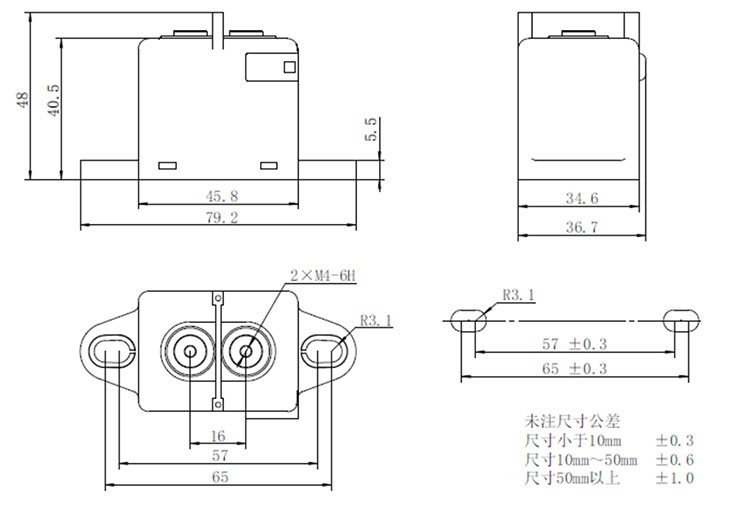

外形尺寸图、接线图

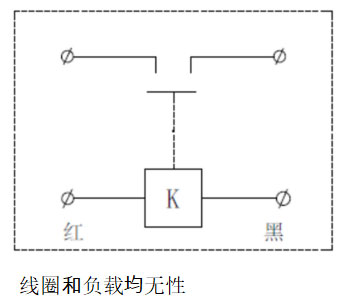

接线图

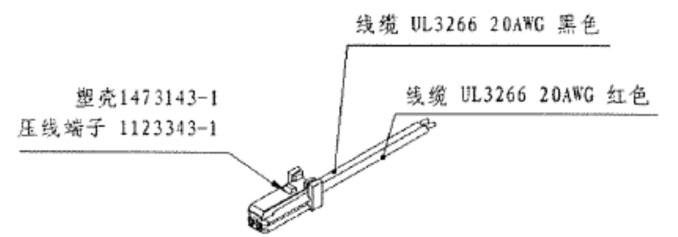

线圈引出方式

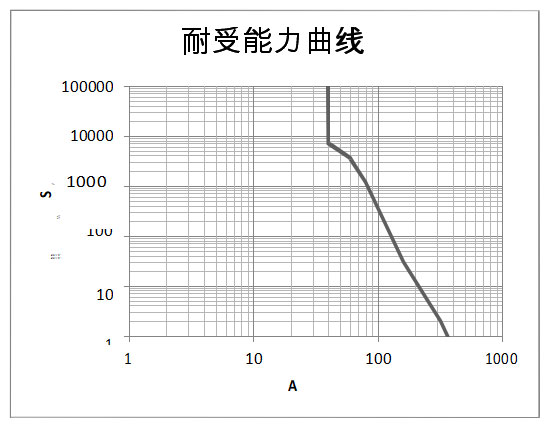

参考曲线图

注：以上数据在环境温度为 85℃，导线截面积≥10mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器

注：以上数据为随机抽取线圈电压为 12VDC 产品测得，数据仅供参考(试验品数量:n=3)

注意事项

1、本接触器为直流高压开闭装置，在最终故障状态下，有可能出现不通断的情况，一旦发生不能 切断，可能导致异常发热现象及烟雾，火灾等事故。因此，请避免规格以上的操作使用（包括但
不限于线圈额定，负载额定以及电气寿命等）；应采用在紧急情况下可及时切断电流负载的电路； 为确保安全，应定期更换部件。
2、本接触器负载连接端及线圈连接端有极性区别，请务必按照产品表面的标识正确安装使用， 将端子连接到相反方向时，本规格书中承诺的电气特性将不能获得保障。
3、触点额定值均为阻性负载时的数值。使用L/R≥1ms的感性负载（L负载）的情况下，请与感 性负载并行采取浪涌吸收措施。未采取措施的情况下，可能会造成电气寿命下降、发生切断不良。
4、为抑制接触器线圈的反向电动势，建议加装吸收浪涌的非线性电阻（推荐使用可变电阻），若 使用二极管，会使接触器切断性能下降。
5、严禁将接触器长时间置于超过产品使用温度范围（-40℃~+85℃）的环境中。
6、请避免在强磁界（变压器、磁铁的周围）和发热物体的附近安装。
7、为防止出现松动，接触器安装时请正确使用垫圈。接触器安装处请使用M5螺钉，螺钉锁紧扭 矩请控制在3N.m~4N.m；负载端的M4安装螺母锁紧扭矩请控制在2N.m~3N.m。在扭矩超过范围的 情况下，产品可能遭到破损。
8、请避免在引出端上粘附油脂等异物，请使用10mm²以上规格的连接导线，否则有可能会造成 引出端部分的异常发热。
9、对连接器端进行连接时，请使用指定配合的连接器。
10、在接触器坠落的情况下，原则上请不要再使用。
