DHC300

DHC300

主要特征
·300A 触点切换能力,小巧的体积;
·具有一组桥式常开触点,触点回路有“+”、“-”极性;
·线圈带节能装置,保持功耗最大为 4.5W;
·采用陶瓷钎焊技术,触头部分密封充有氢气, 触头不会氧化,能快速切断在直流高压;
·应用范围:储能系统、电动汽车、光伏逆变器、电信通信设备、AGV系统、太阳能系统,工程机械、 电瓶车、充电桩、火车、船舶、 绞盘、不间断电源电控系统;
·耐压:耐压1500V

性能参数

触点参数 触点形式 1H(SPST-NO)
额定负载电流 300A
最小适用负载(阻性负载) 1A/12VDC
最大切断电流 2500A(320VDC)1 次
最大切换电压 1500V
接触压降(初始) ≤80mV@300A
载流能力(a) 300A :持续
450A:60min
600A:20min
1200A:30s
3000A:0.6s
电气性能 绝缘电阻 100MΩ以上(1000VDC)
介质耐压 断开触点间 3000VAC 1min
触点与线圈间 2500VAC 1min
动作时间(20℃额定电压下) ≤30ms (不含回跳时间)
释放时间(20℃额定电压下) ≤10ms
回跳时间(20℃额定电压下) ≤5ms
耐冲击 稳定性 正弦半波脉冲:11ms ON 时: 196m/s²(20G 以上)
检测时间:10μs OFF 时:98 m/s²(10G 以上)
强度 正弦半波脉冲:6ms 590 m/s²(50G 以上)
耐振动 10Hz~500Hz 49 m/s²(5G 以上)
寿命 电气寿命(b) 300A 450VDC 6000 次以上
300A 750VDC 1000 次以上
机械寿命 20 万次以上
使用条件 使用环境、运输、存储环境 温度-40℃~+85℃
湿度 5%~85%RH(无结冰、凝露)
产品安装方式 任意
重量 800g

注: (a):在环境温度下,导线截面积≥100mm²下测得
        (b):除特别说明外,电气寿命通断比为 1s:9s

线圈额定参数(20℃)

线圈额定电压 动作电压 释放电压 最大工作电压 额定电流(±10%) 额定线圈功耗
12V DC ≤9V DC ≥1V DC 16V DC 接通时:3.75A 保持时:0.375A 接通时:45W(0.2s 接通) 保持时:4.5W
24V DC ≤18V DC ≥2V DC 32V DC 接通时:1.88A 保持时:0.188A 接通时:45W(0.2s 接通) 保持时:4.5W

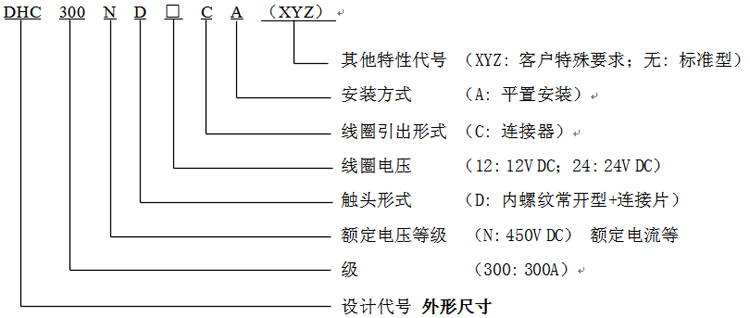

产品型号释义

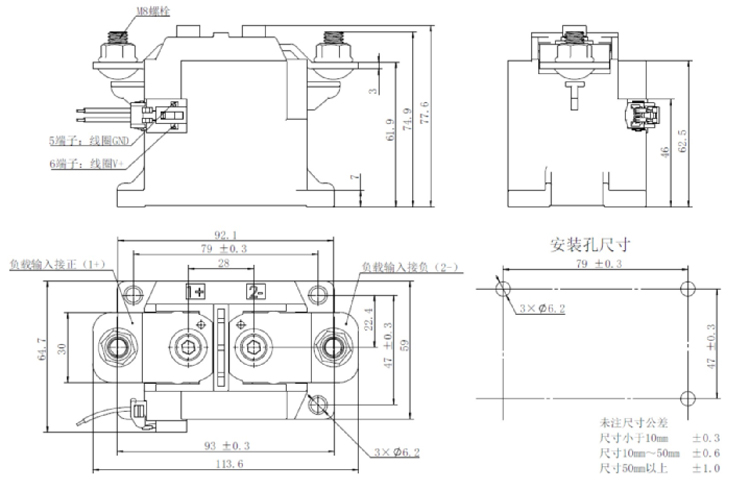

外形尺寸图、接线图

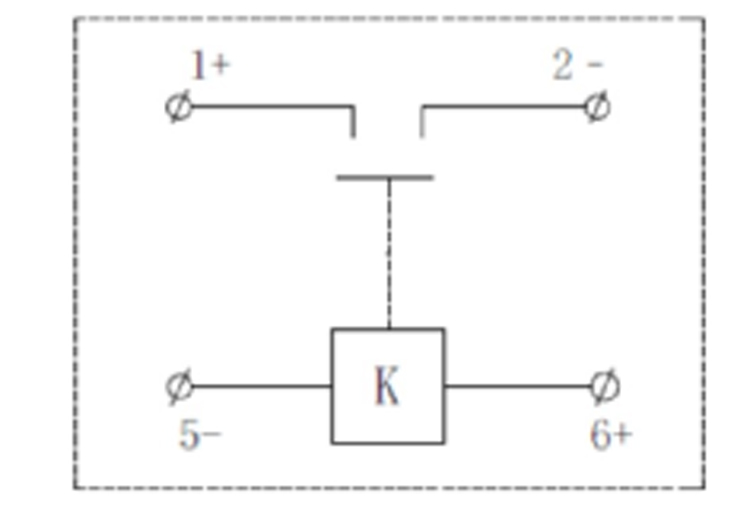

接线图

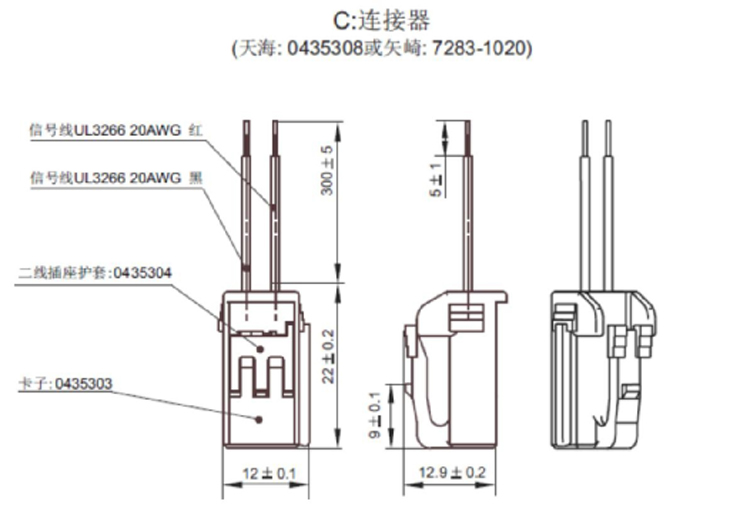

线圈引出方式

注:
1、产品主触头按接线柱旁边标示“1+”的连接负载“+”端,接线柱旁边的标示“2-”的连接负载 “-”端

参考曲线图

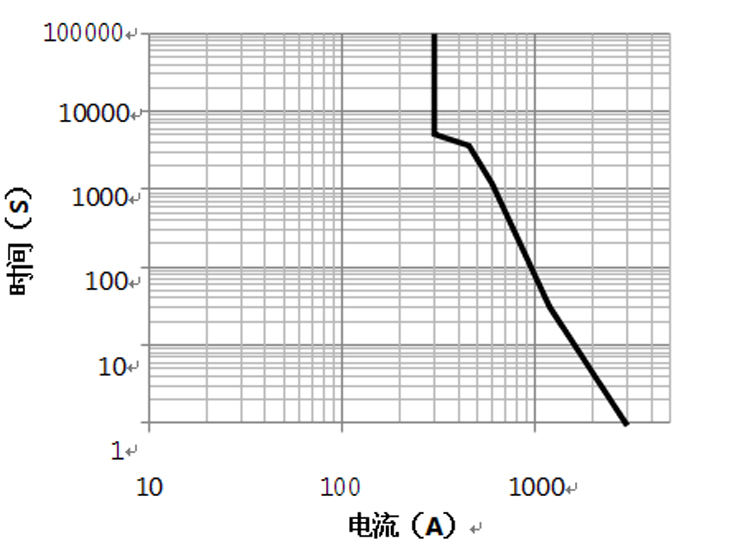

耐受能力曲线

注:以上数据在环境温度为 85℃,导线截面积≥100mm²条件下测得。数据仅作参考,请勿直接用 于选择熔断器

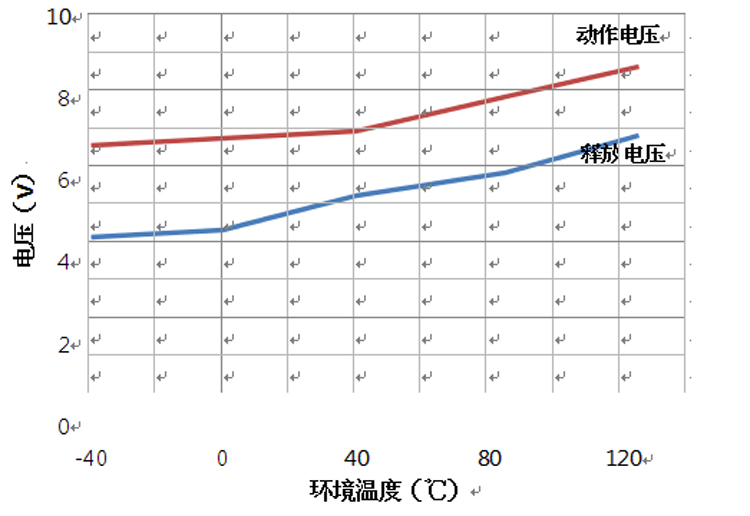

动作/释放电压曲线

注:以上数据为随机抽取线圈电压为 12VDC 产品测得,数据仅供参考(试验品数量:n=3)

注意事项
1、本接触器为直流高压开闭装置,在最终故障状态下,有可能出现不通断的情况,一旦发生不能 切断,可能导致异常发热现象及烟雾,火灾等事故。因此,请避免规格以上的操作使用(包括但
不限于线圈额定,负载额定以及电气寿命等);应采用在紧急情况下可及时切断电流负载的电路; 为确保安全,应定期更换部件。
2、本接触器负载连接端及线圈连接端有极性区别,请务必按照产品表面的标识正确安装使用, 将端子连接到相反方向时,本规格书中承诺的电气特性将不能获得保障。
3、触点额定值均为阻性负载时的数值。使用L/R≥1ms的感性负载(L负载)的情况下,请与感 性负载并行采取浪涌吸收措施。未采取措施的情况下,可能会造成电气寿命下降、发生切断不良。
4、本产品内置线圈抑制反向电动势电路,不需要浪涌抑制装置。进行动作电压测试时,不能使 电压缓慢上升,请通过快速上升沿(阶跃式供电方式)对产品线圈驱动,否则接触器会不动作。 本产品在接通后约0.2s后会进行线圈电流的自动切换,<0.2s的重复通断操作会引发接触器故障。
5、严禁将接触器长时间置于超过产品使用温度范围(-40℃~+85℃)的环境中。
6、请避免在强磁界(变压器、磁铁的周围)和发热物体的附近安装。
7、为防止出现松动,接触器安装时请正确使用垫圈。接触器安装处请使用M6螺钉,螺钉锁紧扭 矩请控制在3N.m~4N.m;负载端的M8安装螺母锁紧扭矩请控制在9N.m~11N.m。在扭矩超过范围 的情况下,产品可能遭到破损。
8、请避免在引出端上粘附油脂等异物,请使用100mm²以上规格的连接导线,否则有可能会造成 引出端部分的异常发热。
9、对连接器端进行连接时,请使用指定配合的连接器。
10、在接触器坠落的情况下,原则上请不要再使用。
