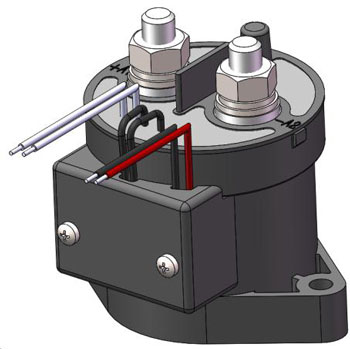

高压直流接触器DH250

高压直流接触器DH250

主要特征
·250A 触点切换能力,小巧的体积 ;
·具有一组桥式常开触点 ,可带辅助,触点回路有“ +”、“ -”极性;
·极低的线圈功耗, 线圈保持功耗最大为 1. 8W;
·应用范围:电信通设备、太阳能系统,工程机械,电瓶车,电动汽车、充电桩火车,船舶,不间断电源等控系统;
·安全认证: CCC
·产品 符合: ROHS

高压直流接触器DH150-250系列

主要特征
·250A 触点切换能力,小巧的体积 ;
·具有一组桥式常开触点 ,可带辅助,触点回路有“ +”、“ -”极性;
·极低的线圈功耗, 线圈保持功耗最大为 1. 8W;
·应用范围:电信通设备、太阳能系统,工程机械,电瓶车,电动汽车、充电桩火车,船舶,不间断电源等控系统;
·安全认证: CCC
·产品 符合: ROHS

性能参数

型号 DH250
触点形式 1H(SPST-NO)
触点额定负载电流 (阻性负载 ) 250A(DC-1)
最大切断电流 2000A(320VDC) 1 次
接触压降 ≤80mV@250A
切换电压 12~900VDC
标准吸合时间(包括触点弹跳) Max.20ms.
触点弹跳时间 Max.7ms.
释放时间 Max.12ms.
振动(正弦波、 80~2000HZ 、峰值) (80~2000)HZ,≤ 20g
冲击(11ms ,1/2 正弦波、峰值,吸合) ≤20g
工作环境温度 -40℃~85℃
存储环境温度 -55℃~+65 ℃
相对湿度 20%~90%RH
绝缘电阻 Min. 100MΩ @ 500VDC
介质耐压(相互绝缘的导电部份) 2200VAC 50Hz/60Hz(1 minute)
1000VAC 50Hz/60Hz (1 minute)(辅助触点间)
漏电流< 1mA
电气寿命 见阻性负载寿命图
机械寿命 300000 次
辅助触点形式 1NO
辅助触点负载额定值 2A/24V
辅助触点最小负载 100mA/8V
产品安装方式 任意
污染等级
工作制式 连续工作制
产品重量 0.45kg

线圈参数

型号 线圈电压(V) 线圈工作电压(V) 吸合电压(V) 释放电压(V) 最大启动电流(A) 最大启动电流时间(ms) 线圈保持功率(W)
DH250 9-36 9-36 8-9 5.5-7 4 130 1.8

▇ 不同电压下的阻性负载寿命

注:
1、 产品额定电寿命次数基于阻性负载测试,其负载的最大电感不超过300μH;有感性负载需咨询工厂。

2、 上图根据测试及推断数的估算绘制,建议用户实际使用线路中进行测试确认。

3、 当产品的介质耐压、绝缘电阻小于参数表中参数时,产品定义为寿命终结。

4、 产品最大接通电流是650A,以避免触点发生冷焊。

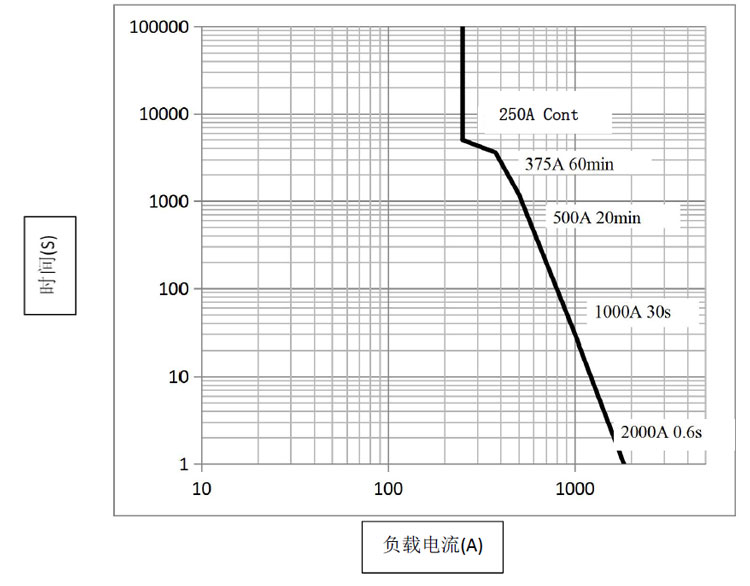

■ 耐受能力曲线

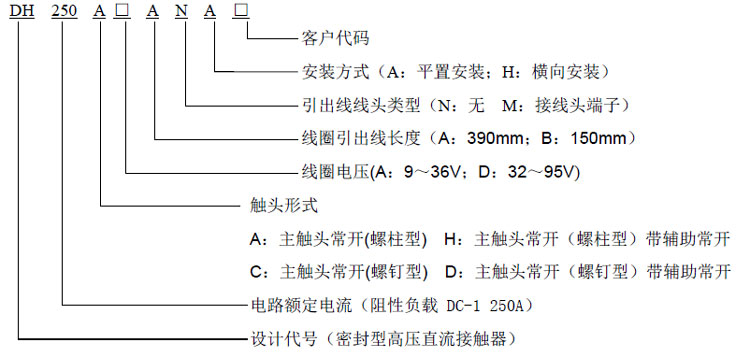

■ 产品型号释义

例:DH250AAANA ;表示:密封型高压接触器, DC -1负载下额定电流为250A ,主触头常开(螺柱型),不带辅助触头,线圈电压 DC 9~36 V,线圈引出线长390mm,平置安装

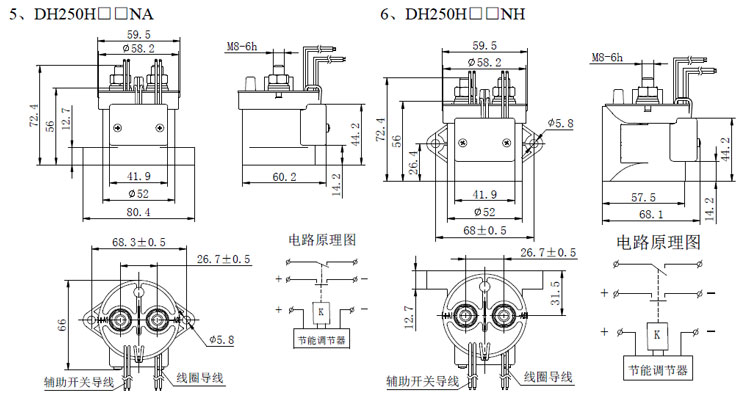

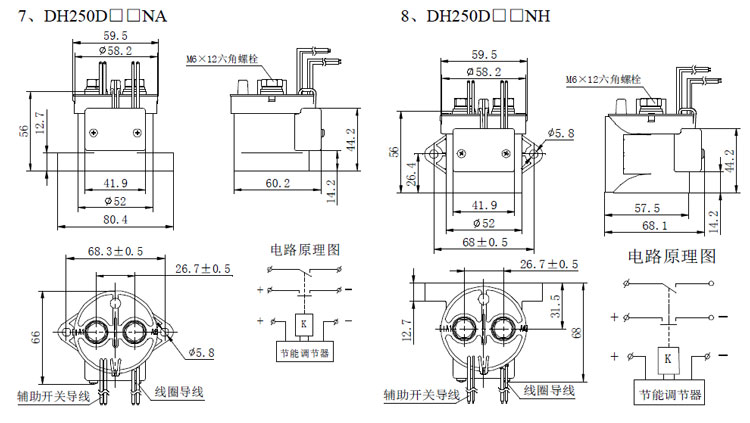

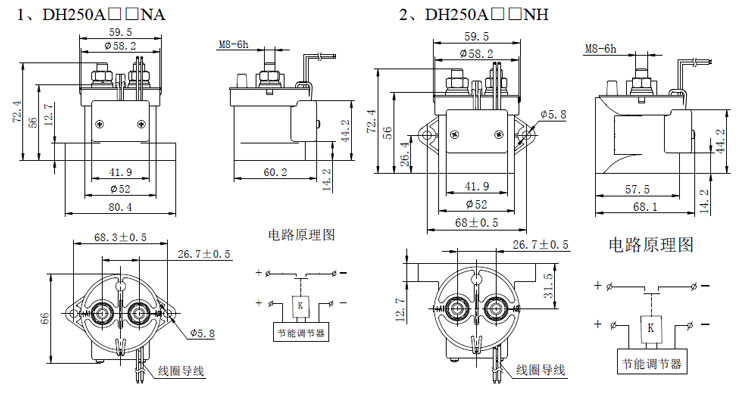

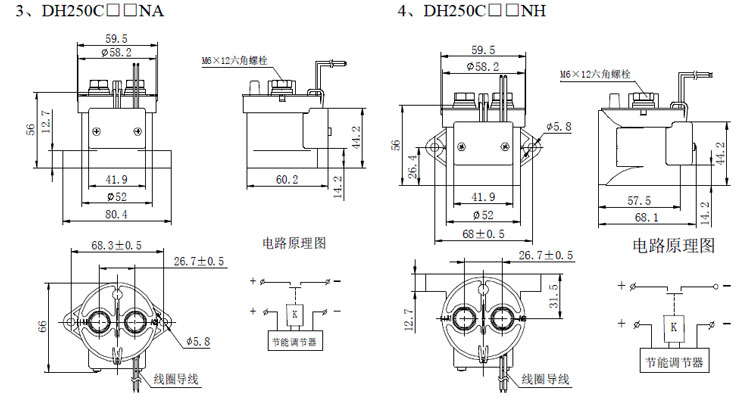

▇ 外形安装尺寸及电路原理图

尺寸(mm) 未注尺寸公差(mm)
0~30  ±0.3
30~60  ±0.5
60~100  ±1
大于100  ±2

注:
1、产品带与不带辅助开关的外形安装尺寸一致;
2、产品线圈及主触头均有极性;产品线圈引出线红色导线接“+”,黑色导线接“-”;产品主触头按接线柱旁边标示“+”的连接负载“+”端,接线柱旁边的标示“-”的连接负载“-”端。

■ 附件

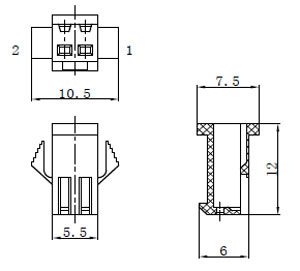

DH250 系列产品带插头产品型号:DH250□□□M□□,附加代号表插头类型。
