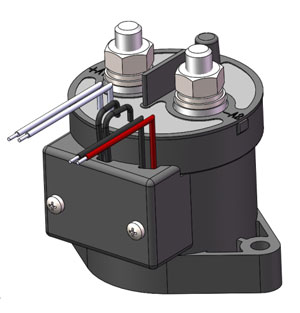

高压直流接触器DH150-250系列 DH200

■ 性能参数

■ 线圈参数

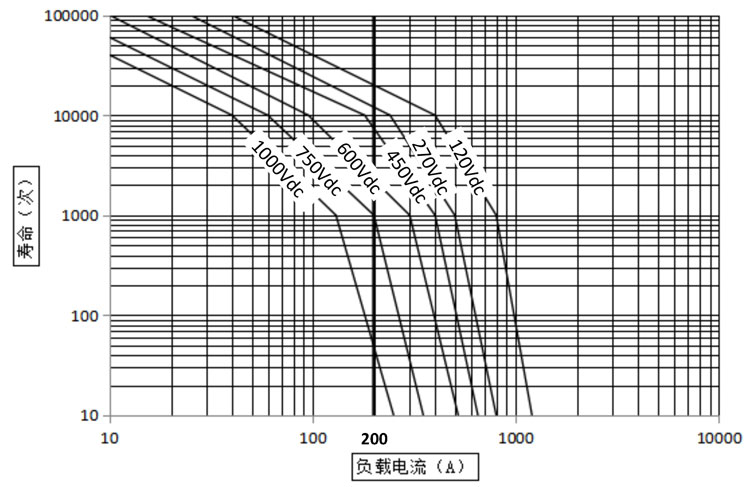

■ 不同电压下的阻性负载寿命

注：
1、产品额定电寿命次数基于阻性负载测试，其负载的最大电感不超过300μH；有感性负载需咨询工厂。
2、上图根据测试及推断数据的估算绘制，建议用户根据实际使用线路中进行测试确认。
3、当产品的介质耐压、绝缘电阻小于产品参数表中参数时，产品定义为寿命终结。

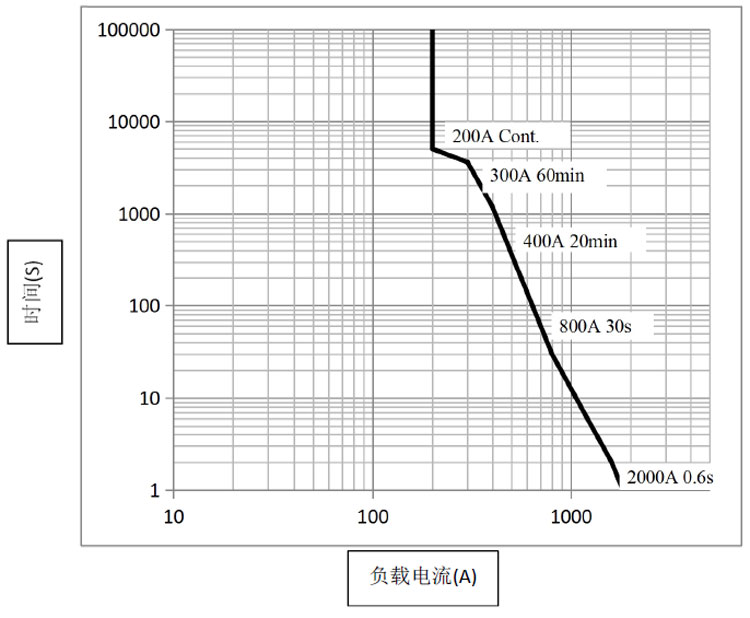

■ 耐受能力曲线

注：
1、以上数据在环境温度为85℃，导线截面积≥95mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。

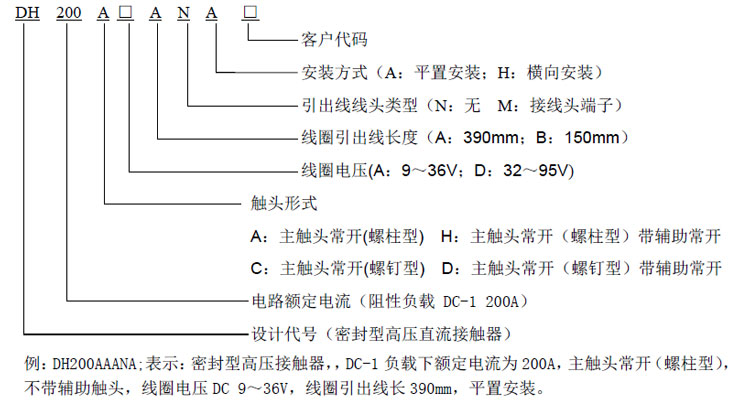

■ 型号及含义

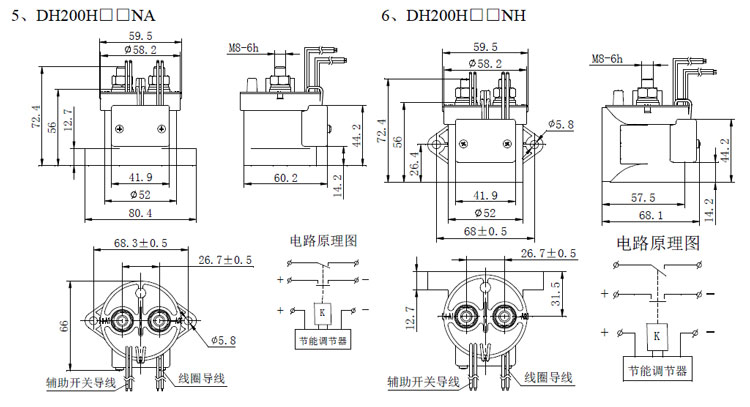

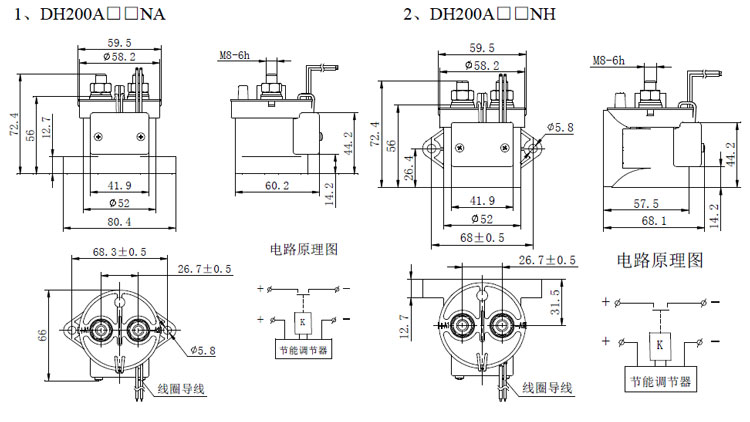

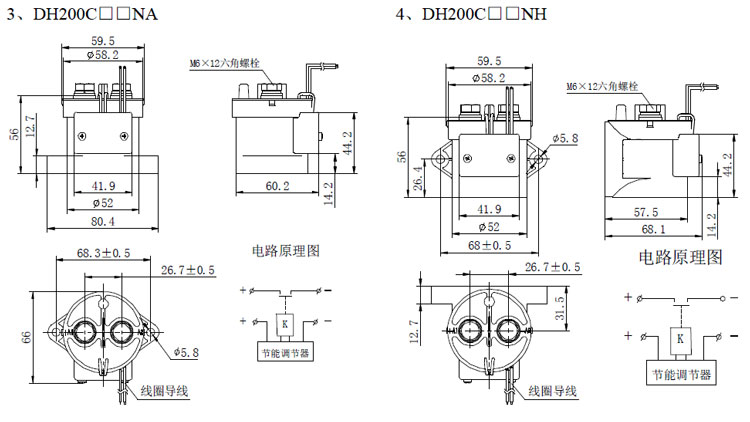

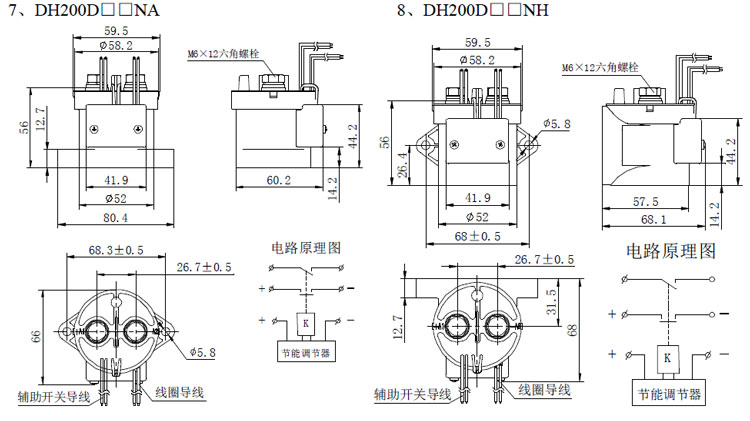

■ 外形安装尺寸及电路原理图

注：
1、产品带与不带辅助开关的外形安装尺寸一致；
2、产品线圈及主触头均有极性；产品线圈引出线红色导线接“+”，黑色导线接“-”；产品主触头按接线柱旁边标示“+”的连接负载“+”端，接线柱旁边的标示“-”的连接负载“-”端。

■ 附件

DH200 系列产品带插头产品型号：DH200□□□M□□。

默认插座型号：SM-2Y-HW
默认端子型号:SMY-HW

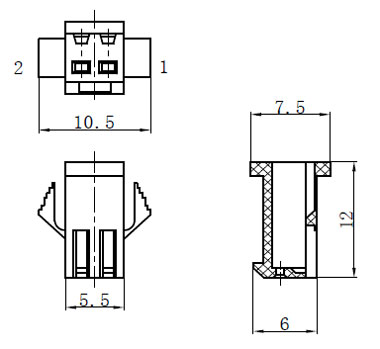

插座尺寸图：

适配插头型号：SM-2A-HW
适配端子型号：SMA-HW
连接器两插针孔与线圈引出线的对应关系：
1：线圈引出线“+”端，红色导线；
2：线圈引出线“-”端，黑色导线。

■ 注意事项

1、凡安装接触器时均要使用垫圈以防螺丝松动。
     拧紧螺丝的扭力范围见以下规定，超出扭力最大值可导致产品破裂。
     触头的力距（M8螺母）：8～10N.m
     安装处的扭力：1.7～3.5N.m
2、本接触器的线圈是有极性的，因此连接线圈时应按产品上的标示操作；触头也是有极性的，
     连接触头时也应按产品上的标示操作。
     带节能板的品种装有一个反向浪涌吸收电路，因此不必再使用浪涌保护器，我们建议不带节能板
     的品种安装压敏电阻作为浪涌保护器，应避免采用二极管，因为这会降低产品的切断能力。
3、不要使用跌落过的产品。
4、避免把产品安装在强磁场的地方（靠近变压器或磁铁处），或靠近有热辐射的物体。
5、电寿命
     本接触器为高压直流开关，在其最终的击穿模式中，它可能会失去应有的切断功能，因此不要在
     超过它的切换能力和寿命参数的状态下使用（请将该接触器当作一个有规定寿命的产品来对待，
     必要时要作替换）。接触器一旦失去断开切断能力，则有可能会引起其周围零件燃烧，所以要设计
     好线路图，确保电源可在1秒钟被切断。
6、内部气的扩散寿命
     本接触器采用密封仓触点，仓内充有气体，气体的扩散寿命由触点仓内的温度（即环境温度+触点
     通电产生的温升）所决定，因此应确保环境温度为-40℃至+85℃。
7、如果接触器的线圈和触头连续通以额定电压（或电流），电源被切断后又马上接通，此时由于
     线圈的温度增加，线圈的电阻增大，从而使得产品的吸合电压升高，有可能导致超出额定吸合电
     压，在这种情况下，应采用以下措施：如降低负载电流，限制持续通电时间或采用比额定吸合电
     压高的线圈电压。
8、阻性负载时，额定值中的主触点额定参数适用，如果采用感性负载（L 负载）同时L/R＞1 毫
     秒时，应为该感性负载并联一个浪涌电流保护装置。
9、产品线圈的驱动电路功率必须大于产品线圈功率，否则会降低产品的切断能力。
10、要小心不要让杂物和油污沾到主引出端上，且外接线端子应与产品的主引出端可靠接触，否
     则有可能会造成引出端发热很厉害。同时与产品相连接的引线必须达到应有的导电能力，防止发
     生过热，影响寿命（连接主触头导线截面积95mm2以上）。
11、产品接通后，约0.1 秒钟后，线圈开始自动切换，操作频率不得超过每分钟6次，否则可能导致接触器损坏。
