直流接触器BZJ-800A

直流接触器BZJ-800A

主要特征
·800A 触点切换能力
·具有一组常闭触点形式
·线圈功耗为 :15 W Max. Max.
·应用范围:电信通设备、
工程机械瓶车电动叉车、
汽火船舶不间断电源等控系统
·产品认证: CCC
·产品符合 ROHS

直流接触器BZJ-A(D)常闭系列 BZJ-800A

■ 性能参数

型号 BZJBZJBZJ-800A /□
触点形式 1D (SPST-NC)
触点材料 银合金
触点负载 (阻性负载 ) 800A×48VDC (DC-1)
接触压降 ≤80mV@800A
绝缘电阻 Min.100MΩ at 500VDC
介质耐压(相互绝缘的导电部分) 1000 VAC 50HZ/60HZ (1 minute)漏电流小于 1mA
吸合时间 Max. Max. 30 mSec. mSec.mSec.mSec.
释放时间 Max.30mSec.
使用环境温度 -25 ℃~+ 60 ℃
存储温度 -40 ℃~+ 65 ℃
相对湿度 20% ~90% RH
固定处的振动 (10 ~200)HZ 、加速度≤3.5g
冲击 (60 ~100)次/分、加速度≤ 4g
机械寿命 100,000 次 (不带载 )
电气寿命 6,000 次 (在额定负载下)
微动开关 5A/24VDC; 2A/48VDC
辅助触点最小负载 100mA/5V
污染等级 III
工作制式 连续工作制

■ 线圈参数

型号 线圈电压 (V) 线圈工作电压 (V) 吸合电压 (V) 释放电压 (V) 启动电流 (A) 保持电流 (A)
BZJ-800A 12 0.85Us~1.1Us ≤70% ≥10% ≤23 ≤1.5
24 ≤11 ≤0.6
48 ≤6 ≤0.3
60 ≤5 ≤0.25

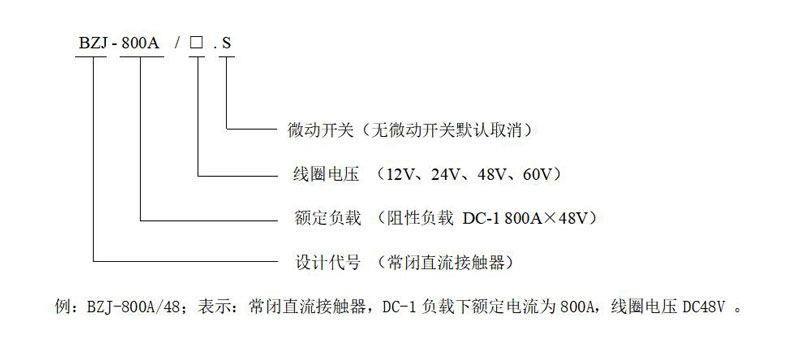

■ 产品型号释义



例:BZJ-800A/48;表示:常闭直流接触器,DC-1 负载下额定电流为800A,线圈电压DC48V 。

■ 外形安装尺寸及电路原理图

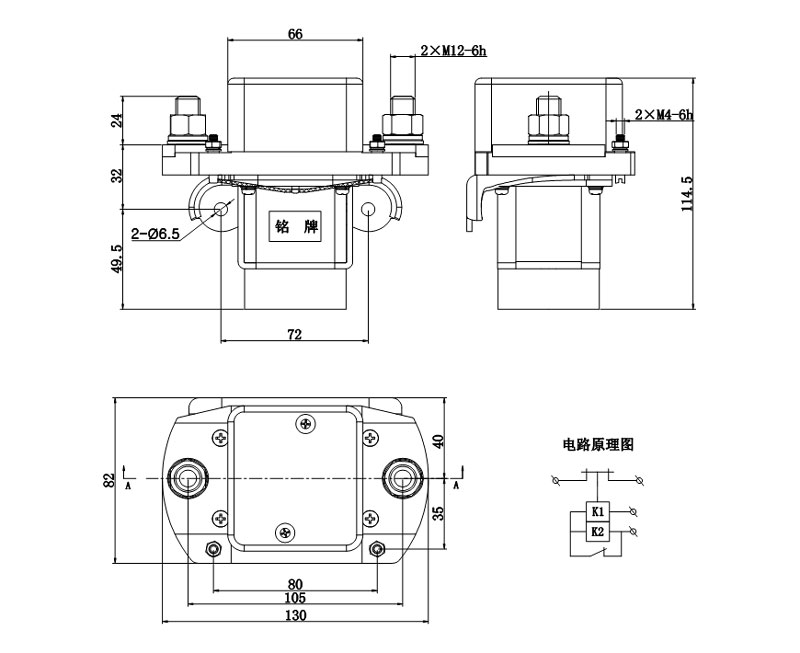

BZJ-800A/□

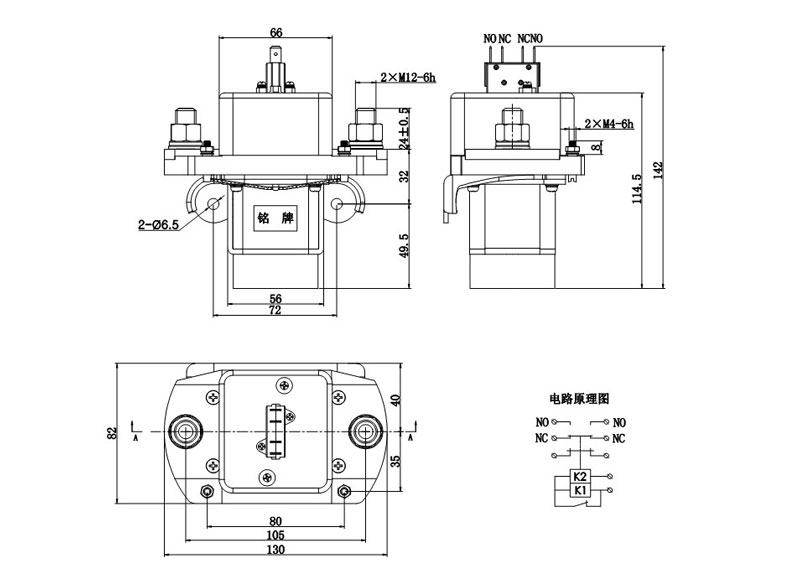

BZJ-800A/□.S

尺寸(mm) 未注尺寸公差(mm)
0~30  ±0.3
30~60  ±0.5
60~100  ±1
大于100  ±2

■ 注意事项
1. 安装接触器时主回路接线螺钉螺母拧紧扭矩14~17.5N.m;控制回路接线螺钉螺母拧紧扭距1~1.5N.m。
2. 产品线圈的驱动电路功率必须大于等于产品线圈功率,否则会降低产品的切断能力。
3. 对线圈连续施加的电压不能超过最大容许电压。否则,线圈异常发热会缩短绝缘图层的寿命。
4. 本接触器非防水结构,请勿在水、溶剂、和油可能接触到外壳或端子的环境中使用。否则可能因外壳老化或端子腐蚀、污浊而引起异常发热。
