直流接触器 BZJ-200G

直流接触器 BZJ-200G

型号: BZJ-200G/□ , BZJ-200G/B□

触点形式: 1D (SPST-NC)

触点负载 (阻性负载): 200A×48VDC(DC-1) , 200A×72VDC(DC-1)

接触压降: ≤80mV@200A

绝缘电阻: Min. 100MΩ at 500VDC

介质耐压(相互绝缘的导电部份): 1000VAC 50 HZ/60 HZ (1 minute)漏电流小于1mA

■接触器参数

型号

BZJ-200G/□

BZJ-200G/B□

触点形式

1D (SPST-NC)

触点负载 (阻性负载)

200A×48VDC(DC-1)

200A×72VDC(DC-1)

接触压降

 ≤80mV@200A

绝缘电阻

Min. 100MΩ at 500VDC

介质耐压(相互绝缘的导电部份)

1000VAC 50 HZ/60 HZ (1 minute)漏电流小于1mA

吸合时间

Max. 30mSec.

释放时间

Max. 30mSec.

机械寿命

100,000 次 (不带载)

电气寿命

6,000 次 (在额定功率下)

工作制式

连续工作制



■线圈参数

型号

线圈电压(V)

线圈工作电压(V)

吸合电压(V)

释放电压(V)

启动电流(A)

保持电流(A)

BZJ-200G

12

0.85US~1.1US

≤70%

≥10%

≤10

≤0.9

24

≤5

≤0.4

48

≤5

≤0.15

60

≤4

≤0.15

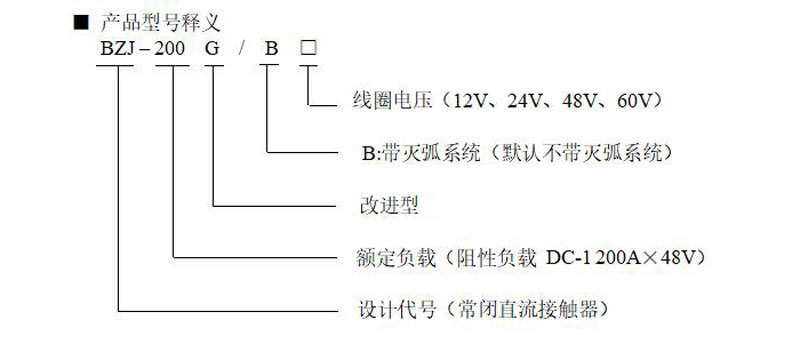

■产品型号释义

例:BZJ-200G/48;表示:常闭直流接触器,DC-1负载下额定电流为200A,线圈电压DC48V 。

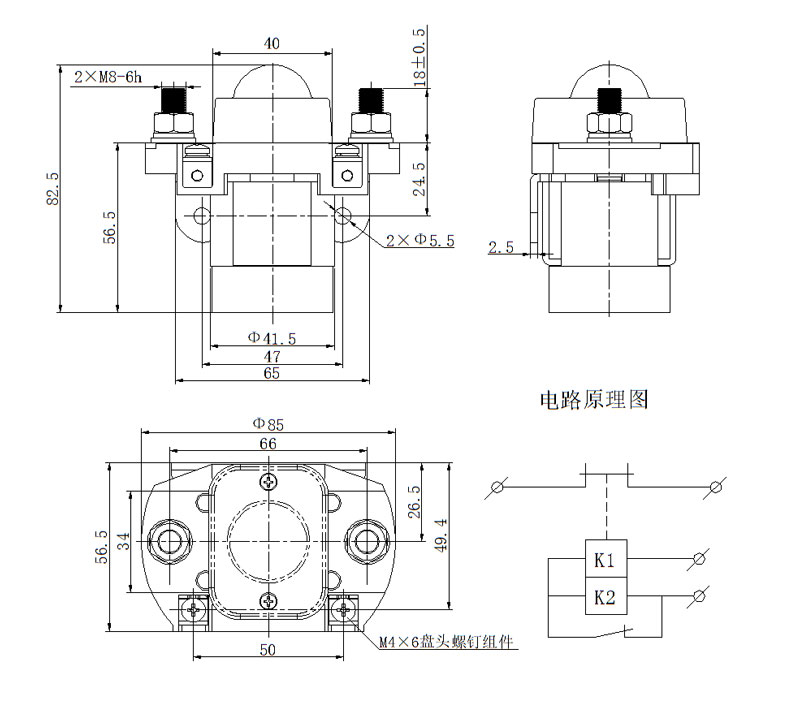

■外形安装尺寸及电路原理图

尺寸(mm)

未注尺寸公差(mm)

0~30

±0.3

31~60

±0.5

61~100

±1

大于100

±2

■注意事项

1.安装接触器时主回路接线螺栓螺母拧紧扭矩8~10N.m;控制回路接线螺钉拧紧扭距1~1.5N.m。
2.产品线圈的驱动电路功率必须大于等于产品线圈功率,否则会降低产品的切断能力。
3.对线圈连续施加的电压不能超过最大容许电压。否则,线圈异常发热会缩短绝缘图层的寿命。
4.本接触器非防水结构,请勿在水、溶剂、和油可能接触到外壳或端子的环境中使用。否则可能因外壳老化或端子腐蚀、污浊而引起异常发热。
