直流接触器ZLJM-1000D

■ 主要特征
•1000A 触点切换能力
•具有一组常闭触点形式
•线圈最大功耗为 25W Max.
•应用范围：电信通信设备、工程机械、电瓶车、电动叉车、汽车、火车、船舶、不间断电源等电控系统
•产品认证：CCCUL
•产品符合 ROHS

电子邮箱

PDF 下载

■ 性能参数

型号	ZLJM-1000D /1D□
触点形式	1D(SPST-NC)
触点材料	银合金
触点负载 (阻性负载)	1000A×48VDC（DC-1）
接触压降	≤80mV@1000A
绝缘电阻	Min. 100MΩ at 500VDC
介质耐压（相互绝缘的导电部份）	1000VAC 50 HZ/60 HZ (1 minute)漏电流小于1mA
吸合时间	Max. 50mSec.
释放时间	Max. 50mSec.
使用环境温度	-25℃~+60℃
存储温度	-40℃~+65℃
相对湿度	20%~90%RH
固定处的振动	(10～200)HZ、加速度≤3.5g
冲击	(60～100)次/分、加速度≤4g
机械寿命	100,000 次 (不带载)
电气寿命	6,000 次 (在额定功率下)
微动开关	5A /24V DC; 2A/ 48VDC
辅助触点最小负载	100mA/5V
污染等级	III
工作制式	连续工作制

■ 线圈参数

型号	线圈电压(V)	线圈工作电压（V）	吸合电压（V）	释放电压（V）	启动电流（A）	保持电流（A）
ZLJM-1000D/1D	12	0.85US～1.1US	≤70%	≥10%	≤16.5	≤1.5
	24				≤13.5	≤1.2
	48				≤6.5	≤0.4
	60				≤5.5	≤0.4

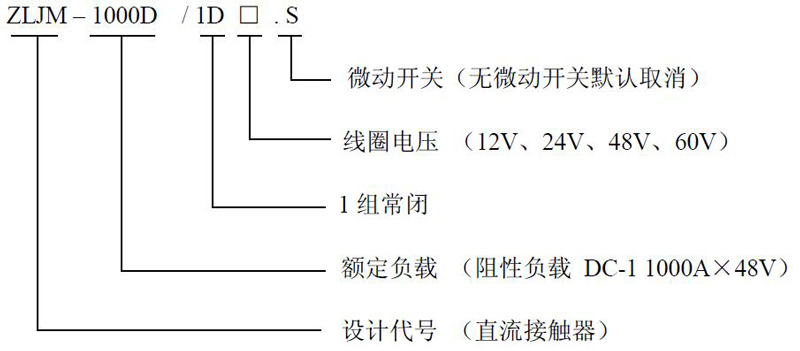

■ 产品型号释义

■ 外形安装尺寸及电路原理图

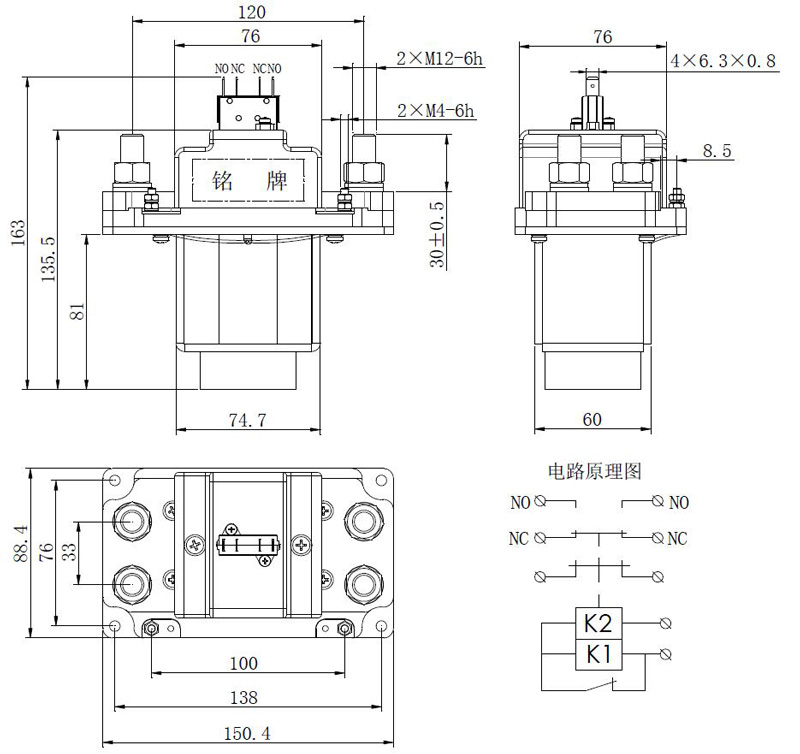

ZLJM-1000D /1D□

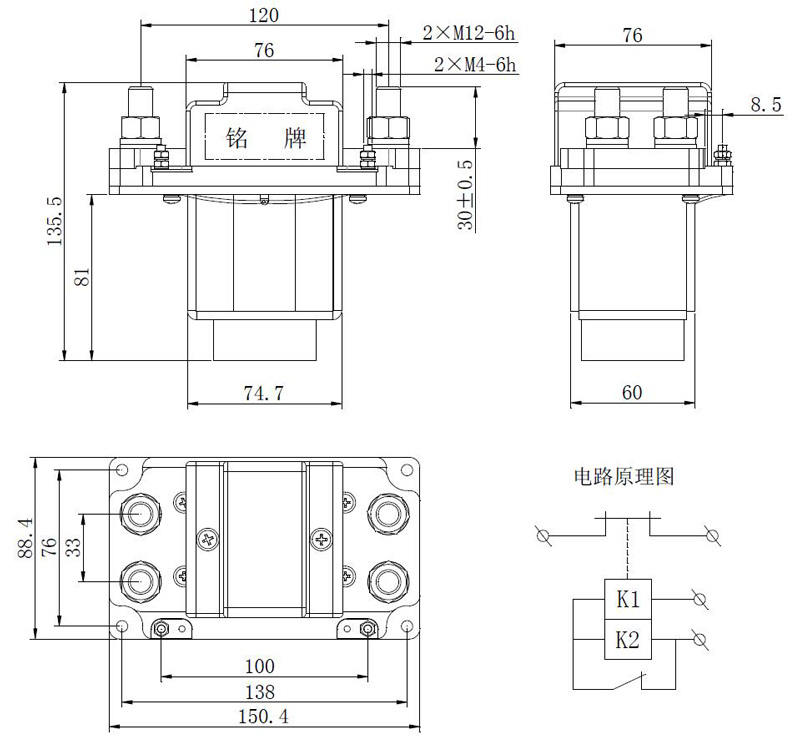

ZLJM-1000D /1D□.S

尺寸（mm）	未注尺寸公差（mm）
0～30	±0.3
30～60	±0.5
60～100	±1
大于100	±2

■ 注意事项
1. 安装接触器时主回路接线螺钉螺母拧紧扭矩14～17.5N.m；控制回路接线螺钉螺母拧紧扭距1～1.5N.m。
2. 产品线圈的驱动电路功率必须大于等于产品线圈功率，否则会降低产品的切断能力。
3. 对线圈连续施加的电压不能超过最大容许电压。否则，线圈异常发热会缩短绝缘图层的寿命。
4. 本接触器非防水结构，请勿在水、溶剂、和油可能接触到外壳或端子的环境中使用。否则可能因外壳老化或端子腐蚀、污浊而引起异常发热。
