直流接触器ZLJM-500C/A3

直流接触器ZLJM-500C/A3

型号: ZLJM-500C/ □.A3;

触点形式: 双稳态磁保持;

触点负载 (阻性负载): 500A×60VDC (DC-1);

接触压降: Max.80mV @500A;

绝缘电阻: Min. 100MΩ at 500VDC;

介质耐压(相互绝缘的导电部份): 1000VAC 50 Hz/60 Hz (1 minute)

接触器参数

型号

ZLJM-500C/ □.A3

触点形式

双稳态磁保持

触点负载 (阻性负载)

500A×60VDC (DC-1)

接触压降

Max.80mV @500A

绝缘电阻

Min. 100MΩ at 500VDC

介质耐压(相互绝缘的导电部份)

1000VAC 50 Hz/60 Hz (1 minute)

吸合时间

最大. 30mSec.

释放时间

最大. 30mSec.

主触点最大弹跳时间

3mS

脉冲宽度

0.5S~1S

主触点最大通断能力

通断1次4倍额定电流,时间5mS

安装方式

任意

工作制式

连续工作制



线圈参数

型号

线圈电压(V)

线圈工作电压(V)

吸合电压(V)

释放电压(V)

启动电流(A)

线圈功率(W)

ZLJM-500C/A3

12

0.8US~1.2US

20%~80%

20%~80%

≤3.2

40

24

≤1.6

48

≤0.8

60

≤0.64



外形安装尺寸及电路原理图

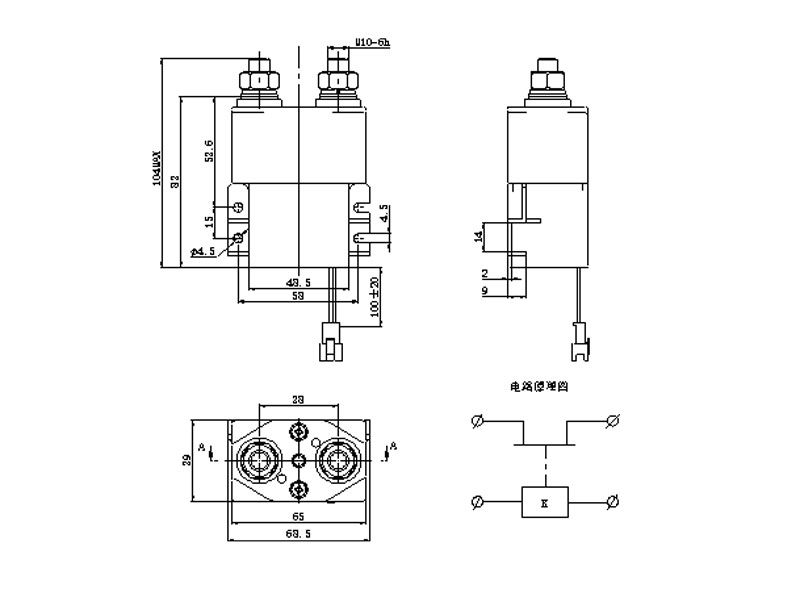

1、ZLJM-500C/□ A3

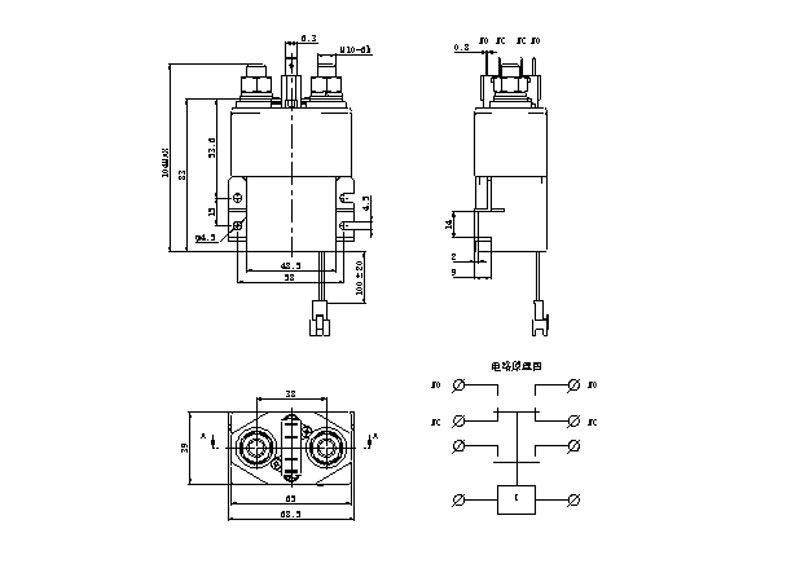

2、ZLJM-500C/□.S A3

尺寸(mm)

未注尺寸公差(mm)

0~30

±0.3

30~60

±0.5

60~100

±1

大于100

±2

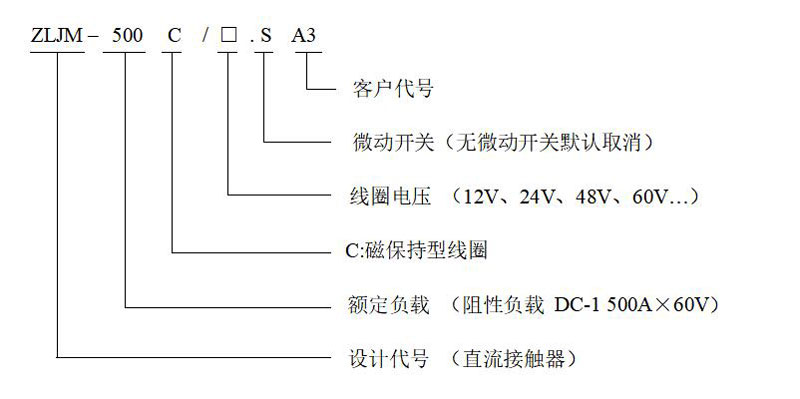

订货标记示例

例:ZLJM-500C/48.S A3;表示:磁保持直流接触器,DC-1负载下额定电流为500A,线圈电压DC48V ,带辅助回路微动开关。



注:1. 产品线圈采取正、负脉冲激励,激励时间500ms≤t≤1s。线圈不能持续长期通电,操作频率不得超过每分钟6次,并且脉冲应是方波。正脉冲(“+”接电源正,“-”接电源负)使触点闭合,负脉冲(“+”接电源负,“-”接电源正)使触点断开。线圈去激励后,接触器触点状态由产品内的永磁性磁钢保持。
