直流接触器ZLJM-200C/A3

直流接触器ZLJM-200C/A3

型号: ZLJM-200C/ □ A3

触点形式: 双稳态磁保持

触点负载 (阻性负载): 200A×60VDC (DC-1)

接触压降: Max.80mV @200A

绝缘电阻: Min. 100MΩ at 500VDC

介质耐压(相互绝缘的导电部份): 1000VAC 50 Hz/60 Hz (1 minute)漏电流小于1mA

接触器参数

型号

ZLJM-200C/ □ A3

触点形式

双稳态磁保持

触点负载 (阻性负载)

200A×60VDC (DC-1)

接触压降

Max.80mV @200A

绝缘电阻

Min. 100MΩ at 500VDC

介质耐压(相互绝缘的导电部份)

1000VAC 50 Hz/60 Hz (1 minute)漏电流小于1mA

吸合时间

最大30mSec.

释放时间

最大30mSec.

脉冲宽度

0.5S~1S

污染等级

III

安装方式

任意

工作制式

连续工作制



线圈参数

型号

线圈电压(V)

线圈工作电压(V)

吸合电压(V)

释放电压(V)

启动电流(A)

线圈功率(W)

ZLJM-200C/A3

12

0.8Us~1.2Us

≤70%

20%~80%

≤1.2

11

24

≤0.7

48

≤0.65

60

≤0.65

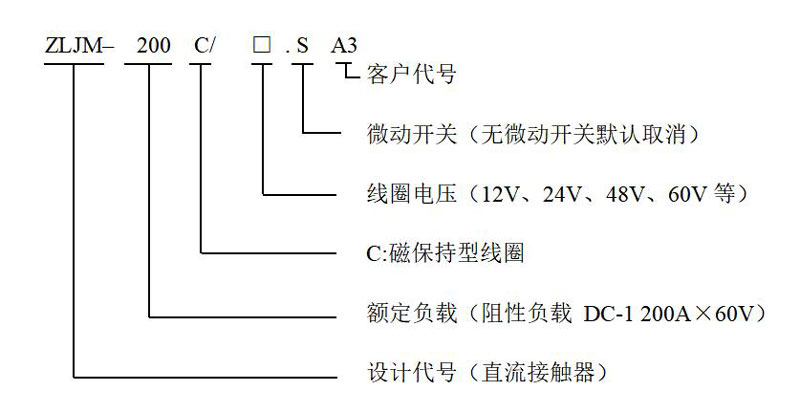

■产品型号释义

例:ZLJM-200C/48.S;表示:磁保持直流接触器,DC-1负载下额定电流为200A,线圈电压DC48V ,带辅助回路微动开关。

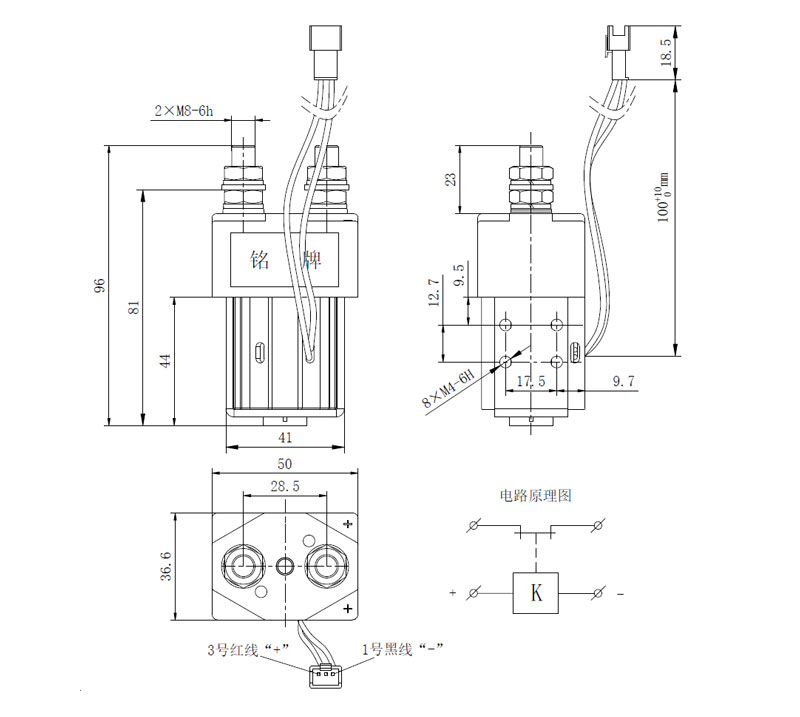

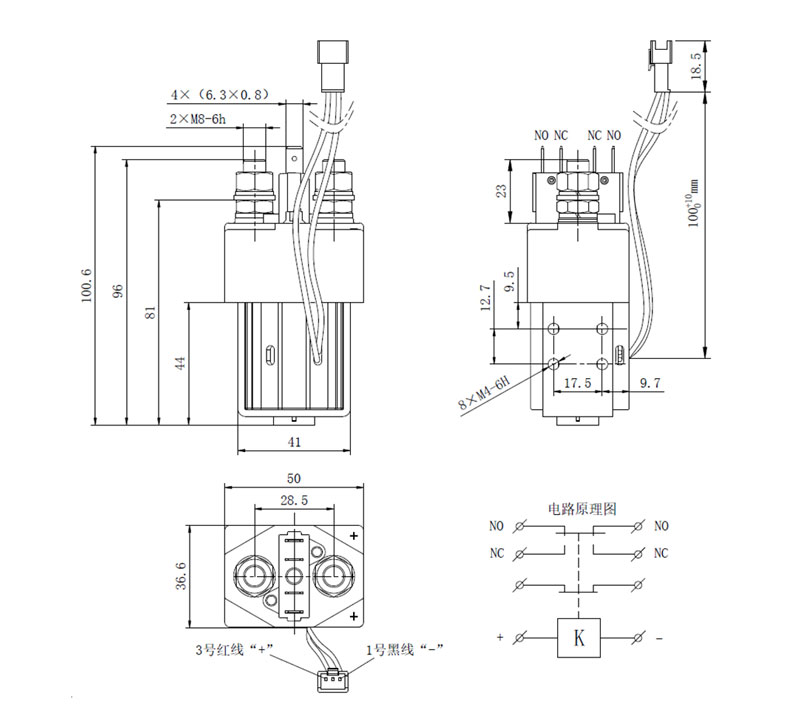

■外形安装尺寸及电路原理图

1.ZLJM-200C/□ A3

2.ZLJM-200C/□.SA3

尺寸(mm)

未注尺寸公差(mm)

0~30

±0.3

30~60

±0.5

60~100

±1

大于100

±2

注:1. 产品线圈采取正、负脉冲激励,激励时间500ms≤t≤1s。线圈不能持续长期通电,操作频率不得超过每分钟6次,并且脉冲应是方波。正脉冲(“+”接电源正,“-”接电源负)使触点闭合,负脉冲(“+”接电源负,“-”接电源正)使触点断开。线圈去激励后,接触器触点状态由产品内的永磁性磁钢保持。
