直流接触器ZLJM-1000A

直流接触器ZLJM-1000A

■ 主要特征
·100 0A 触点切换能力
·应用范围:电信通设备、工程机械瓶车电动叉车、汽火船舶不间断电源等控系统
·产品认证: UL
·产品符合 ROHS

直流接触器ZLJ(M)-A常开系列 ZLJM-1000A

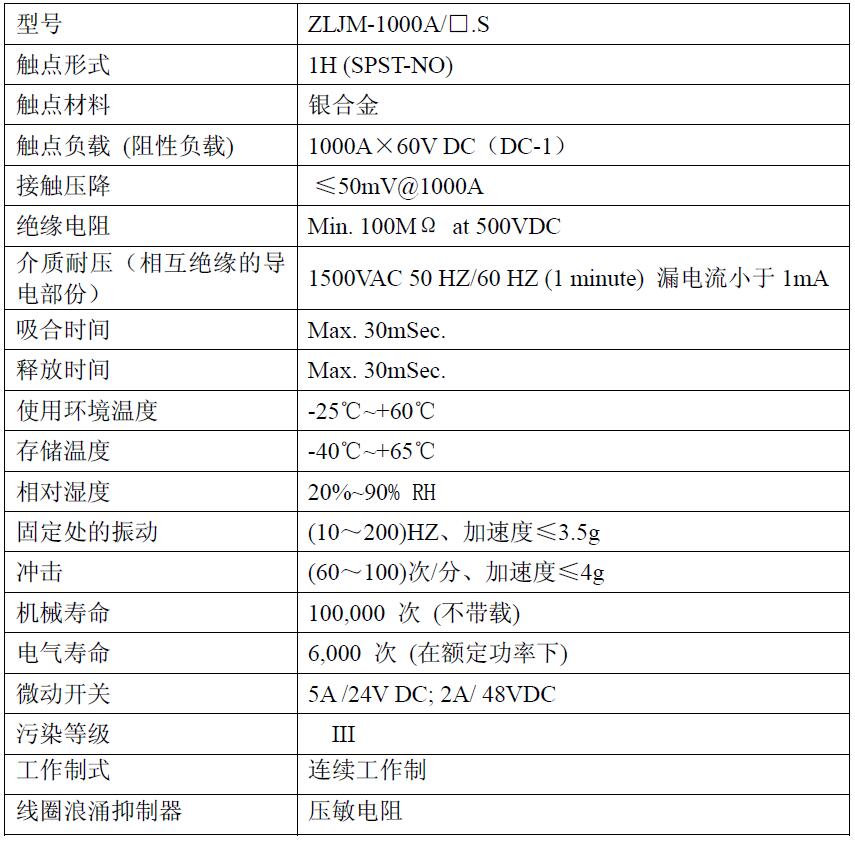

■ 性能参数

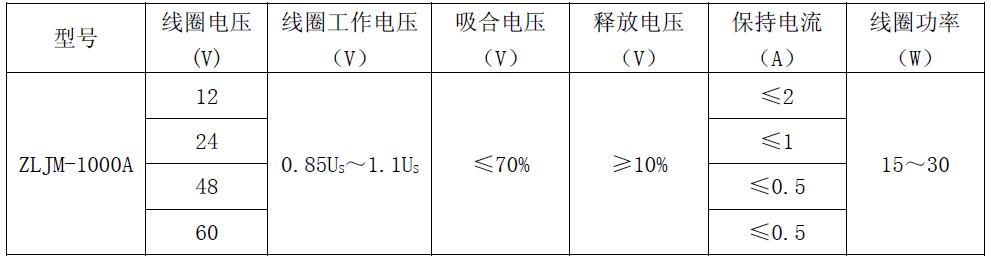

■ 线圈参数

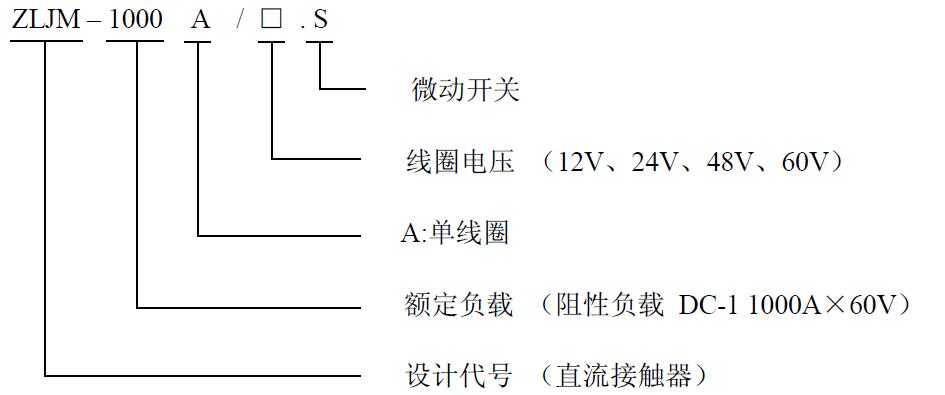

■ 产品型号释义

例:ZLJM-1000A/48.S;表示:常开接触器,DC-1 负载下额定电流为1000A,线圈电压DC48V ,带辅助回路微动开关。

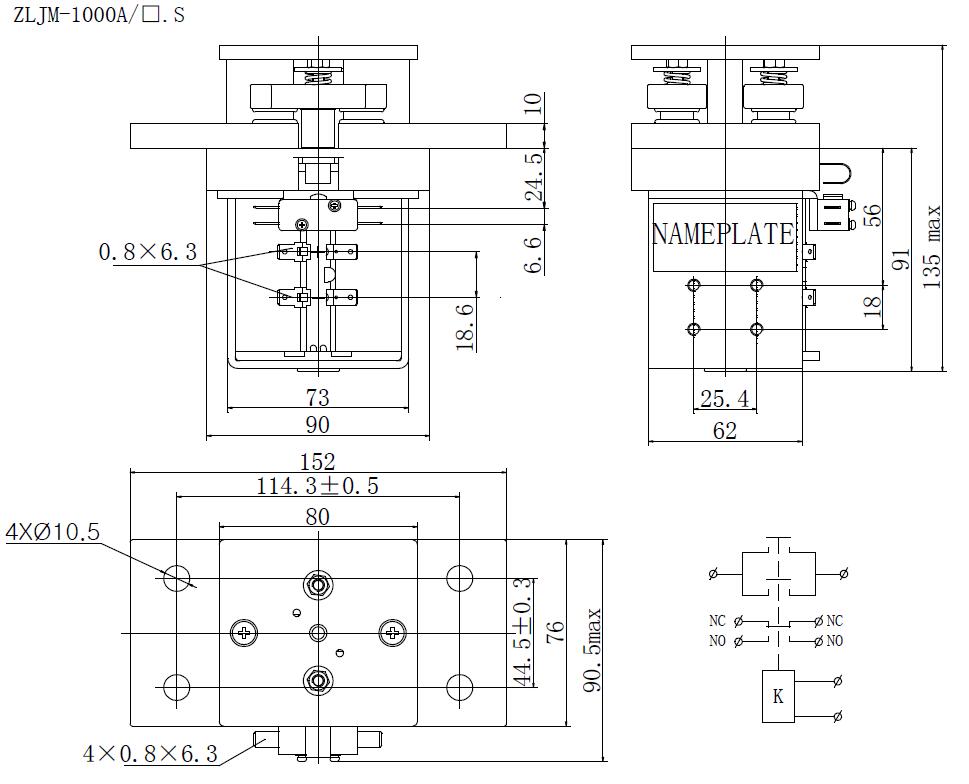

■ 外形安装尺寸及电路原理图

尺寸(mm) 未注尺寸公差(mm)
0~30  ±0.3
30~60  ±0.5
60~100  ±1
大于100  ±2

注: 1. 主回路接线铜排电镀银;
2. 微动开关接线片默认电镀银。

■ 注意事项
1. 产品线圈的驱动电路功率必须大于 等于 产品线圈功率,否则会降低的切断能力。
2. 对线圈连续施加的电压不能超过最大容许电压。否则,异常发热会缩短绝缘图层寿命
3. 本接触器非防水结构, 请勿在水、溶剂和油可能接触到外壳或端子的环境中使用 。否则可能因外壳老化或端子腐蚀、污浊而引起异常发热。
