直流接触器ZLJM-100A

直流接触器ZLJM-100A

■ 主要特征
·100A 触点切换能力
·具有一组常开触点形式
·线圈功耗为:10W Max.
·应用范围:电信通设备、工程机械瓶,电瓶车,电动叉车、汽车火车船舶,不间断电源等控系统
·产品认证: CCC UL
·产品符合 ROHS

直流接触器ZLJ(M)-A常开系列 ZLJM-100A

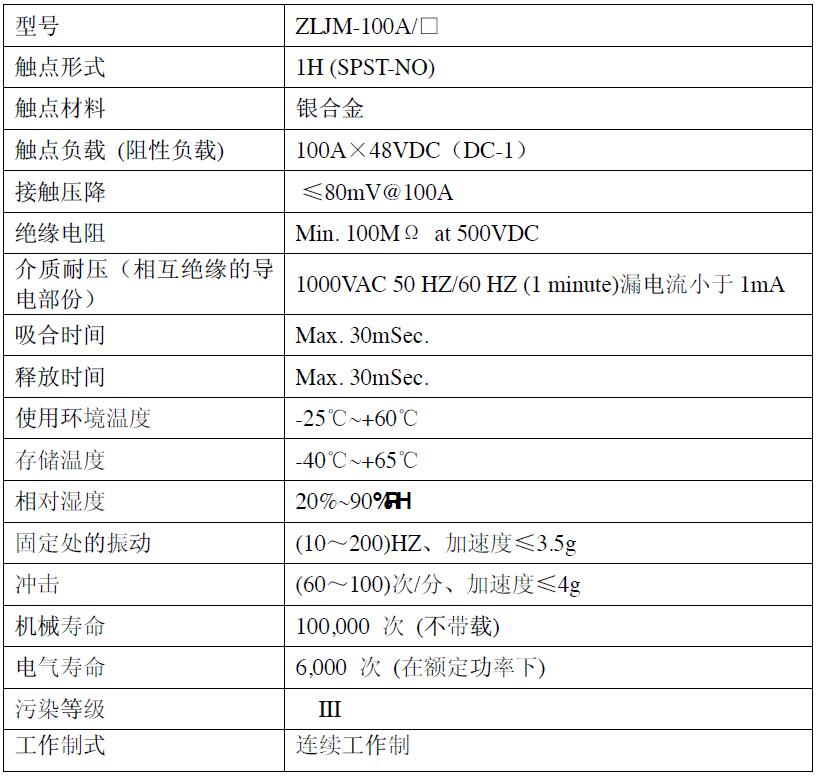

■ 性能参数

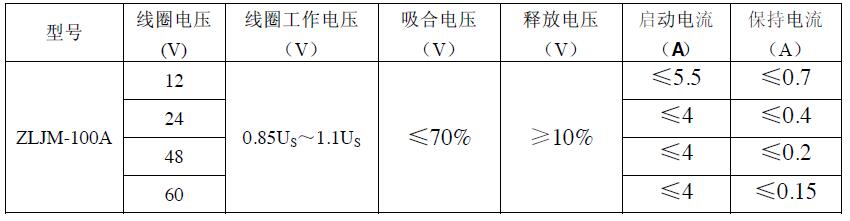

■ 线圈参数

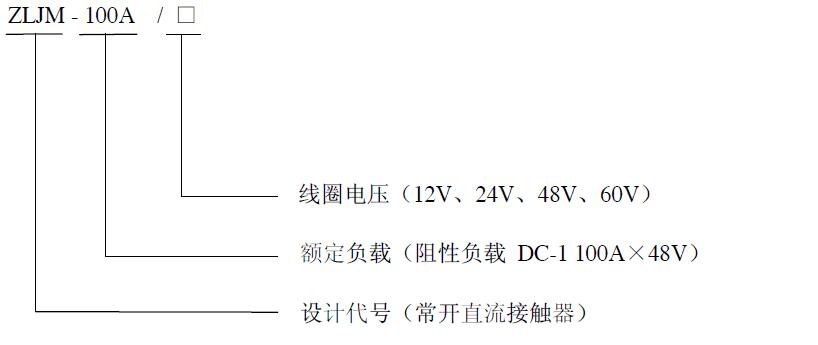

■ 产品型号释义

例:ZLJM-100A/48.S;表示:常开接触器,DC-1 负载下额定电流为100A,线圈电压DC48V

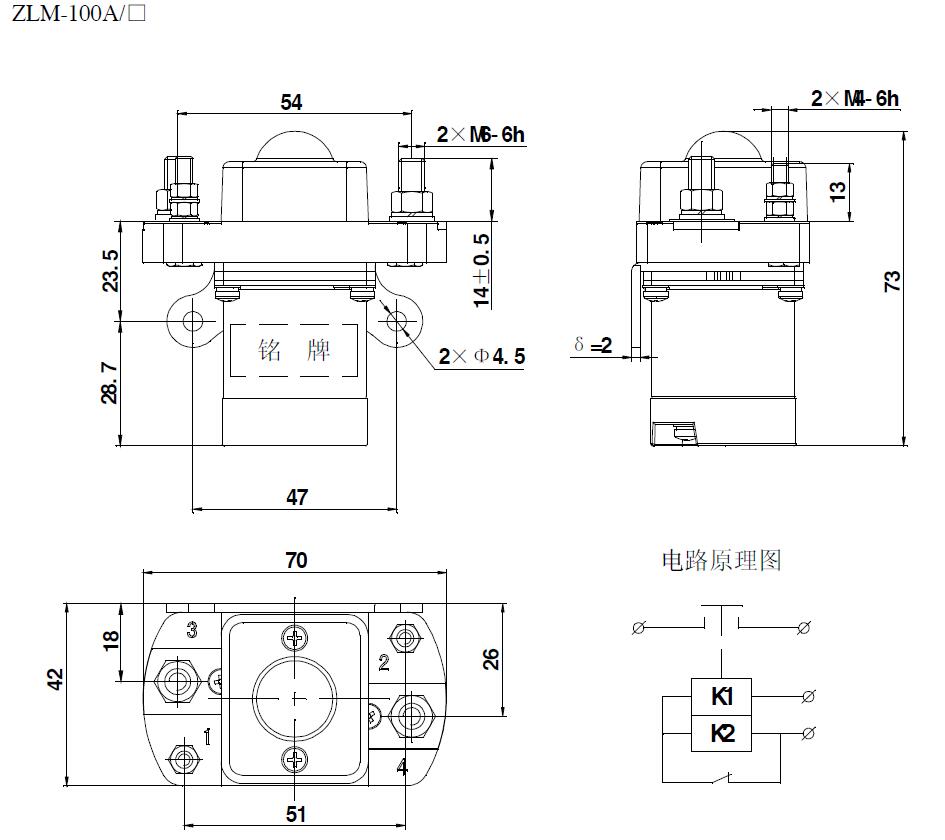

■ 外形安装尺寸及电路原理图

尺寸(mm) 未注尺寸公差(mm)
0~30  ±0.3
30~60  ±0.5
60~100  ±1
大于100  ±2

■ 注意事项
1. 安装接触器时主回路接线螺钉螺母拧紧扭矩4~5N.m;控制回路接线螺钉螺母拧紧扭距1-1.5N.m
2. 产品线圈的驱动电路功率必须大于等于产品线圈功率,否则会降低产品的切断能力
3. 对线圈连续施加的电压不能超过最大容许电压。否则,线圈异常发热会缩短绝缘图层的寿命
4. 本接触器非防水结构,请勿在水、溶剂、和油可能接触到外壳或端子的环境中使用。否则可能因外壳老化或端子腐蚀、污浊而引起异常发热
