ZLJK-100

ZLJK-100

型号: ZLJK-100;
触点形式: 1H(SPST-NO)
额定负载电流: 100A
最大切断电流: 1000A(48VDC)1 次
接触压降(初始): ≤75mV@100A

接触器参数

型号

ZLJK-100

触点参数

触点形式

1H(SPST-NO)

额定负载电流

100A

最大切断电流

1000A(48VDC)1 次

接触压降(初始)

≤75mV@100A

载流能力(@65℃)

100A :持续

150A:1小时

175A:15分钟

250A:5分钟

300A 50秒

350A 30秒

450A 15秒

750A 7秒



耐冲击

冲击稳定性

ON 时:半正弦波,15ms,25G

冲击强度

半正弦波,6ms,50G

耐振动

10-1000Hz,2.78G





湿度 5%~95%RH(无结冰、凝露)

产品安装方式

任意



线圈参数(20℃)

线圈额定电压

动作电压

释放电压

最大工作电压

线圈电阻

额定线圈功耗(W)

12VDC(特规型)

≤9VDC

≥1VDC

16VDC

50(±10%)Ω

2.9

24VDC(特规型)

≤18VDC

≥2VDC

32VDC

190(±10%)Ω

3

12VDC(常规型)

≤18VDC

≥2VDC

32VDC

22(±10%)Ω

6.5

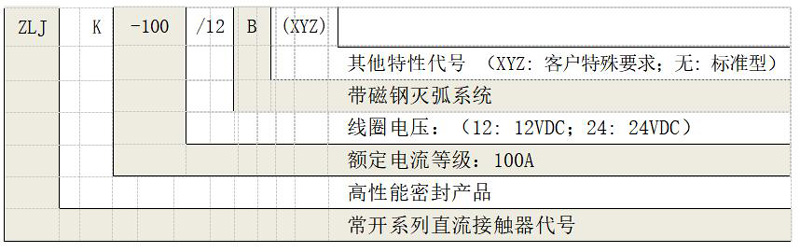

订货标记示例

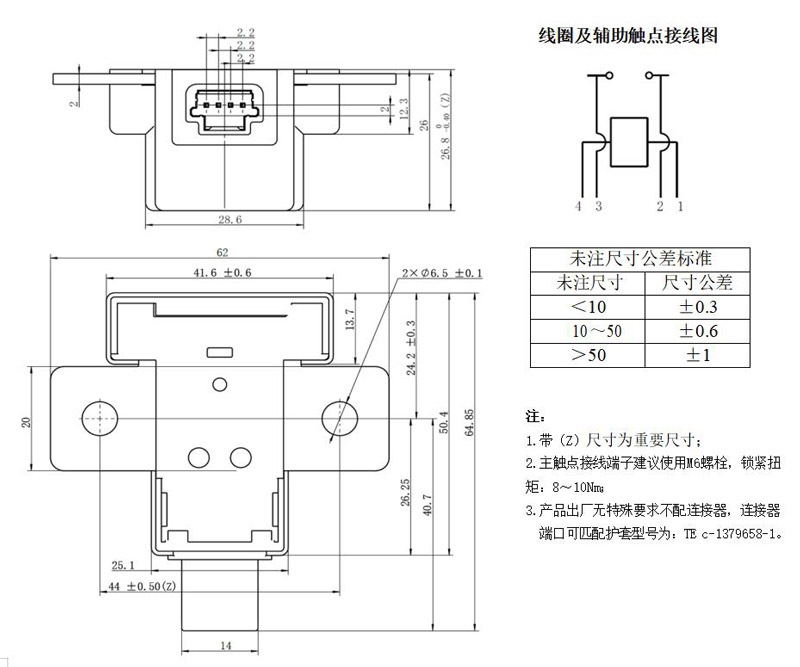

外形安装尺寸图及接线图

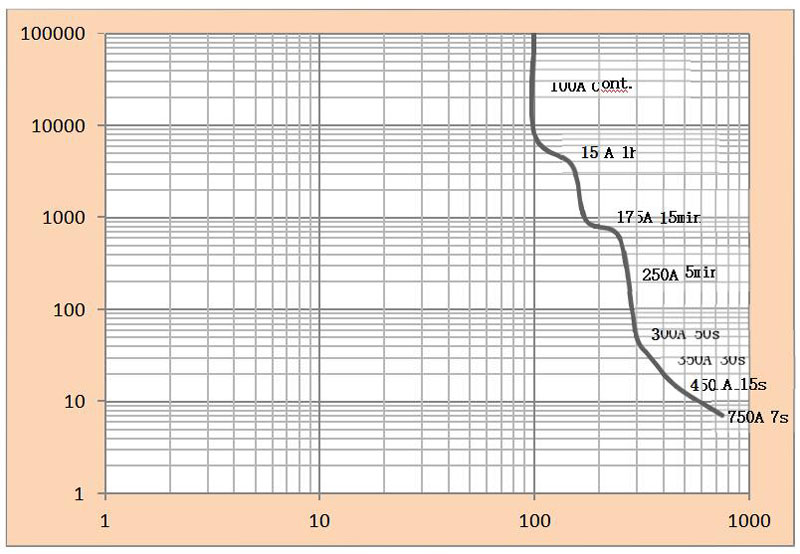

触点载流能力参考曲线图

注:以上数据在环境温度为 85℃,导线截面积≥25mm²条件下测得。数据仅作参考,请勿直接用于选择熔断器。



注:以上数据为随机抽取线圈电压为 12VDC 产品测得,数据仅供参考(试验品数量:n=3)
