DHC350P

DHC350P

型号: DHC350P

触点形式: 1H(SPST-NO)

辅助触点形式: 1NO

辅助触点最小负载: 6VDC/ 0.1A

额定负载电流: 350A

最小适用负载(阻性负载): 1A/12VDC

最大切断电流: 2500A(800VDC)1 次

■性能参数

型号

DHC350P

触点参数

触点形式

1H(SPST-NO)

辅助触点形式

1NO

辅助触点最小负载

6VDC/ 0.1A

额定负载电流

350A

最小适用负载(阻性负载)

1A/12VDC

最大切断电流

2500A(800VDC)1 次

最大切换电压

1500VDC

接触压降(初始)

≤6mV@20A

载流能力(a)

导线截面积≥120mm²

350A :持续

750A:15min

900A:120s

8000A:5ms

耐冲击

稳定性

正弦半波脉冲:11ms 检测时间:10μs

ON 时: 196m/s²(>20G )

OFF 时:98 m/s²(>10G )

强度

正弦半波脉冲:6ms

490 m/s²(>50G)

耐振动

10Hz~500Hz 49 m/s²(>5G )

产品安装方式

任意



线圈额定参数(20℃)

线圈额定

电压

动作电压

释放电压

最大工作

电压

额定电流

(±10%)

额定线圈功耗

12VDC

≤8VDC

≥4.5VDC

16VDC

接通时:4.2A

保持时:0.42A

接通时:50W(0.2s 接通)

保持时:5W

24VDC

≤16VDC

≥9VDC

32VDC

接通时:2.1A

保持时:0.21A

接通时:50W(0.2s 接通)

保持时:5W

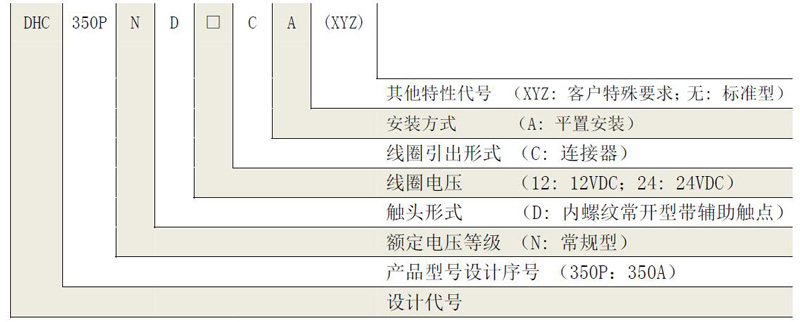

订货标记示例

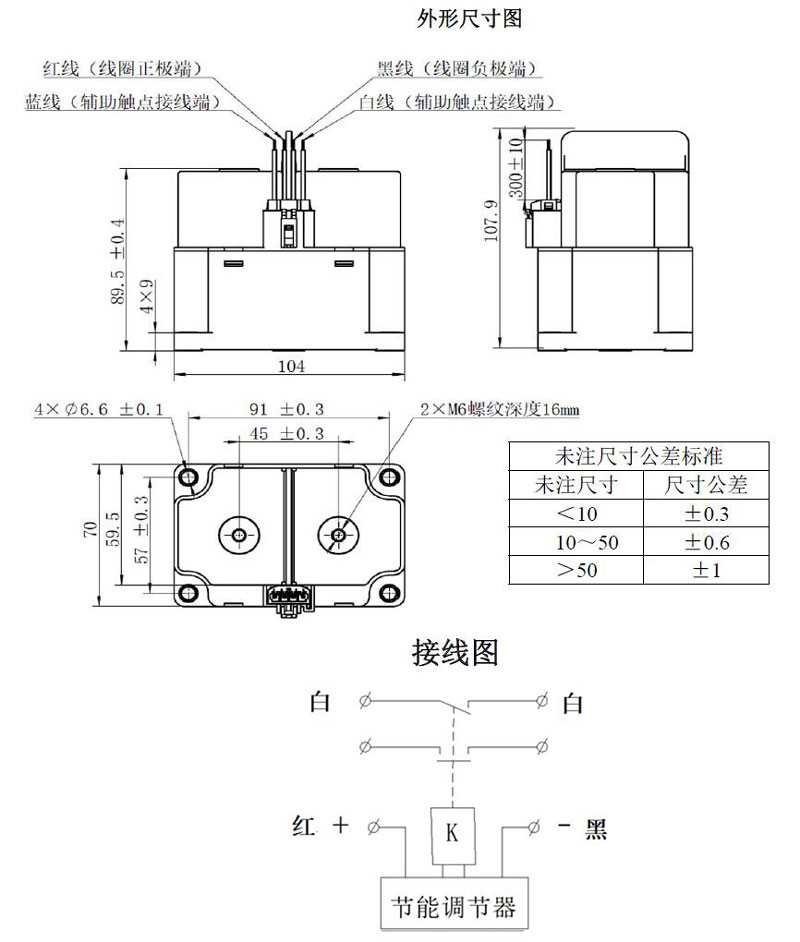

■外形尺寸图、接线图

注:产品主触头无极性;线圈红线接正极,黑线接负极;辅助触点无极性接白线。

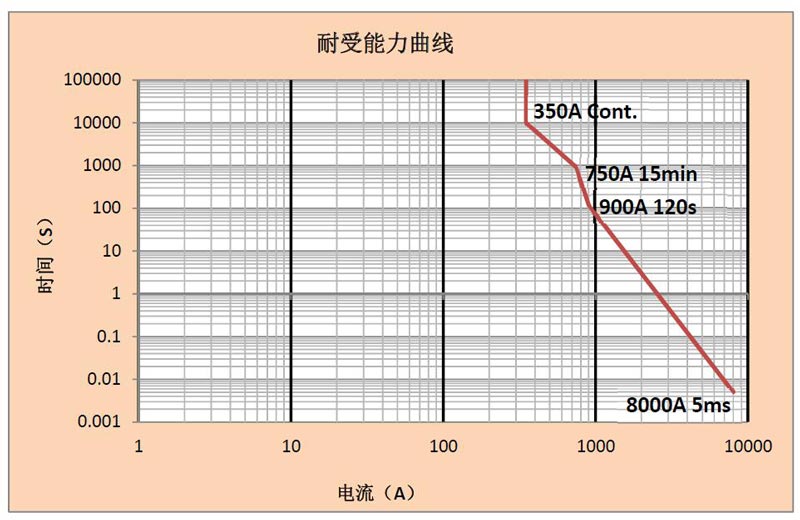

■电流耐受能力曲线

注:以上数据在环境温度为 85℃,导线截面积≥120mm²条件下测得。数据仅作参考,请勿直接用于选择熔断器。

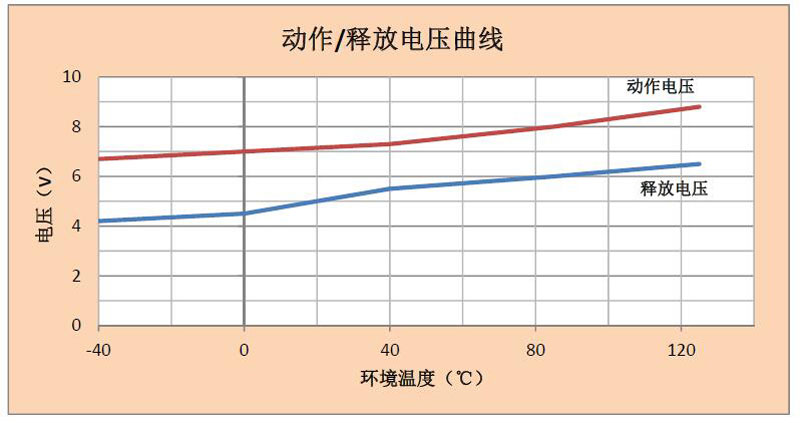

注:以上数据为随机抽取线圈电压为 12VDC 产品测得,数据仅供参考(试验品数量:n=3)
