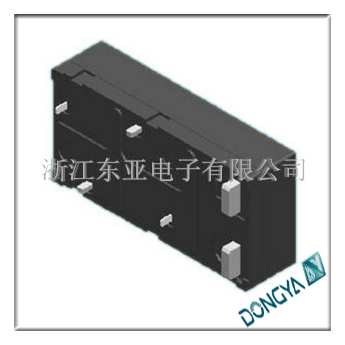

板载式接触器DYZ1-200S/D

板载式接触器DYZ1-200S/D

■ 主要特征
·板载式接触器 200A触点切换能力 满足EU高度
·具有一组常闭触点形式
·应用范围:电信通信设备、工程机械、电瓶车、电动叉车、汽车、火车、船舶、不间断电源等电控系统;
·线圈最大功耗为6W Max.
·产品符合 ROHS

板载式接触器DYZ1系列 DYZ1-200S/D

■ 性能参数

■ 线圈参数

型号 线圈电压 (V) 线圈工作电压 (V) 吸合电压 (V) 释放电压 (V) 启动电流 (A) 保持电流 (A)
DYZ1-200S/D 24 0.85Us~1.1Us ≤70% ≥10% ≤2.5 ≤0.2
48 ≤1.2 ≤0.1
60 ≤1.0 ≤0.1

■ 产品型号释义

例:DYZ1-200S/D48;表示:常闭直流接触器,DC-1 负载下额定电流为200A,线圈电压DC48V 。

■ 外形安装尺寸及电路原理图

尺寸(mm) 未注尺寸公差(mm)
0~30  ±0.3
30~60  ±0.5
60~100  ±1
大于100  ±2

■ 注意事项
1. 产品线圈的驱动电路功率必须大于等于产品线圈功率,否则会降低产品的切断能力。
2. 对线圈连续施加的电压不能超过最大容许。否则,线圈异常发热会缩短绝缘图层寿命
3. 本接触器非防水结构,请勿在水、溶剂和油可能接触到外壳或端子的环境中使用 。否则可能因外壳老化或端子腐蚀,污浊而引起发热异常。
