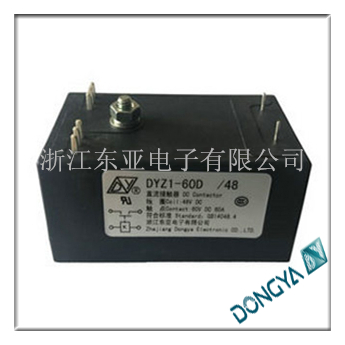

DYZ1-60D

DYZ1-60D

主要特征
•板载式接触器 60A 触点切换能力 满足EU高度
•应用范围:电信通信设备、工程机械、电瓶车、 电动叉车、汽车、火车、船舶、 不间断电源等电控系统
•产品符合 ROHS

■ 性能参数

型号 DYZ1-60D/ □
触点形式 1H (SPST-NO)
触点材料 银合金
触点负载 (阻性负载) 60A×60V DC(DC-1)
线圈额定电压 48VDC
线圈工作电压范围 额定电压的(100±20)%
吸合电压 不大于线圈额定电压的 70%
释放电压 线圈额定电压的(10~35)%
48VDC 保持电流(+20℃) ≤0.1A
20℃下冷态线圈电阻 500100±10)%
接触压降 ≤80mV@60A
绝缘电阻 Min. 100MΩ at 500VDC
介质耐压(相互绝缘的导
电部份)
1000VAC 50 Hz/60 Hz (1 minute)  漏电流小于 1mA
吸合时间 Max. 30mSec.
释放时间 Max. 30mSec.
主触点最大弹跳时间 3mS
主触点最大通断能力 通断 1 次 4 倍额定电流,时间 5mS
使用环境温度 -25℃~+60℃
存储温度 -40℃~+65℃
相对湿度 20%~90% RH
固定处的振动 (10~200)Hz、加速度≤3.5g
冲击 (60~100)次/分、加速度≤4g
机械寿命 100,000  次 (不带载)
电气寿命 10,000  次 (在额定功率下)
污染等级 III
工作制式 连续工作制

■ 产品型号释义



例:DYZ1-60D/48;表示:焊接式常开接触器,DC-1 负载下额定电流为 60A,线圈电压 DC48V。

■ 外形安装尺寸及电路原理图

DYZ1-60D/ □

尺寸(mm) 未注尺寸公差(mm)
0~30 ±0.3
30~60 ±0.5
60~100 ±1
大于 100 ±2

■ 注意事项
1. 产品线圈的驱动电路功率必须大于等于产品线圈功率,否则会降低产品的切断能力。
2. 对线圈连续施加的电压不能超过最大容许电压。否则,线圈异常发热会缩短绝缘图层的寿命。
3. 本接触器非防水结构,请勿在水、溶剂、和油可能接触到外壳或端子的环境中使用。否则可能因外壳老化或端子腐蚀、污浊而引起异常发热。
