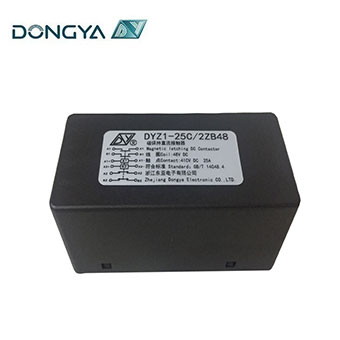

DYZ1-25C

DYZ1-25C

型号: DYZ1-25C/2ZB□

触点形式: 2路转换/双稳态磁保持

触点负载 (阻性负载): 25A×410V  DC-1

接触压降: ≤40mV@25A,寿命试验后≤100mV@25A

绝缘电阻: Min. 100MΩ at 500VDC

■接触器参数

型号

DYZ1-25C/2ZB□

触点形式

2路转换/双稳态磁保持

触点负载 (阻性负载)

25A×410V  DC-1

接触压降

 ≤40mV@25A,寿命试验后≤100mV@25A

绝缘电阻

Min. 100MΩ at 500VDC

介质耐压(相互绝缘的导电部份)

1500VAC 50 HZ/60 HZ (1 minute) 漏电流小于1mA

固定处的振动

(10~200)HZ、加速度≤3.5g

冲击

(60~100)次/分、加速度≤4g

机械寿命

100,000 次 (不带载)

电气寿命

6,000 次 (在额定功率下)

污染等级

III

工作制式

连续工作制



■线圈参数

型号

线圈电压(V)

线圈工作电压(V)

吸合电压(V)

释放电压(V)

启动电流(A)

线圈功率(W)

DYZ1-25C/2ZB□

12

0.85US~1.1US

20%~80%

20%~80%

≤5

50~80

24

≤2.5

48

≤1.25

60

≤1

72

≤0.8



■订货标记示例



■外形安装尺寸图及电路图

DYZ1-25C/2ZB□

尺寸(mm)

未注尺寸公差(mm)

0~30

±0.3

30~60

±0.5

60~100

±1

大于100

±2

注:1.所有引出脚位端均是挂锡;

       2.产品线圈采取脉冲激励,每次激励时间200ms≤t≤500ms。线圈不能持续长期通电,操作频率不得超过每分钟6次,并且脉冲应是方波。当“X1+”接“+”、“X1-”接“-”时,“A1-A1”、“B1-B1”两路触点闭合,“A2-A2”、“B2-B2”两路触点断开,线圈去激励后,接触器触点状态由产品内的永磁性磁钢保持;当“X2+”接“+”、“X2-”接“-”时,“A1-A1”、“B1-B1”两路触点断开,“A2-A2”、“B2-B2”两路触点闭合,线圈去激励后,接触器触点状态由产品内的永磁性磁钢保持。
