DYZ1-125C

DYZ1-125C

型号: DYZ1-125C/□

触点形式: 双稳态磁保持

触点负载 (阻性负载): 125A×80V DC

接触压降: ≤50mV@125A

绝缘电阻: Min. 100MΩ at 500VDC

■接触器参数

型号

DYZ1-125C/□

触点形式

双稳态磁保持

触点负载 (阻性负载)

125A×80V DC

接触压降

 ≤50mV@125A

绝缘电阻

Min. 100MΩ at 500VDC

介质耐压(相互绝缘的导电部份)

1500VAC 50 HZ/60 HZ (1 minute) 漏电流小于1mA

雷击

8/20us  10/20KA雷击测试±各5次

污染等级

III

工作制式

连续工作制



■线圈参数

型号

线圈电压(V)

线圈工作电压(V)

吸合电压(V)

释放电压(V)

启动电流(A)

线圈功率(W)

DYZ1-125C

12

0.85US~1.1US

10%~80%

10%~80%

≤6

53

24

≤3

48

≤1.5

60

≤1.2

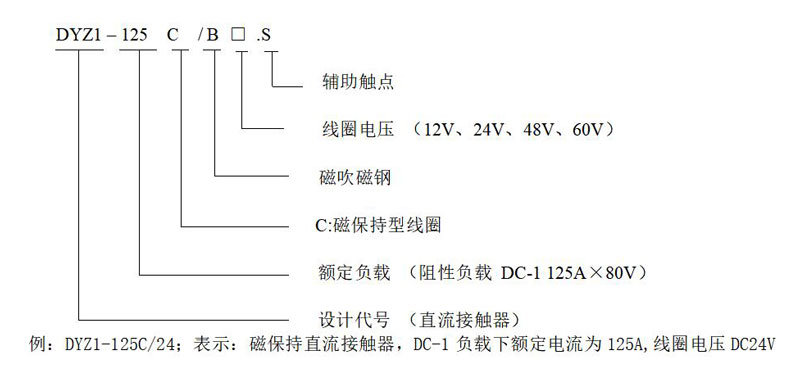

■订货标记示例

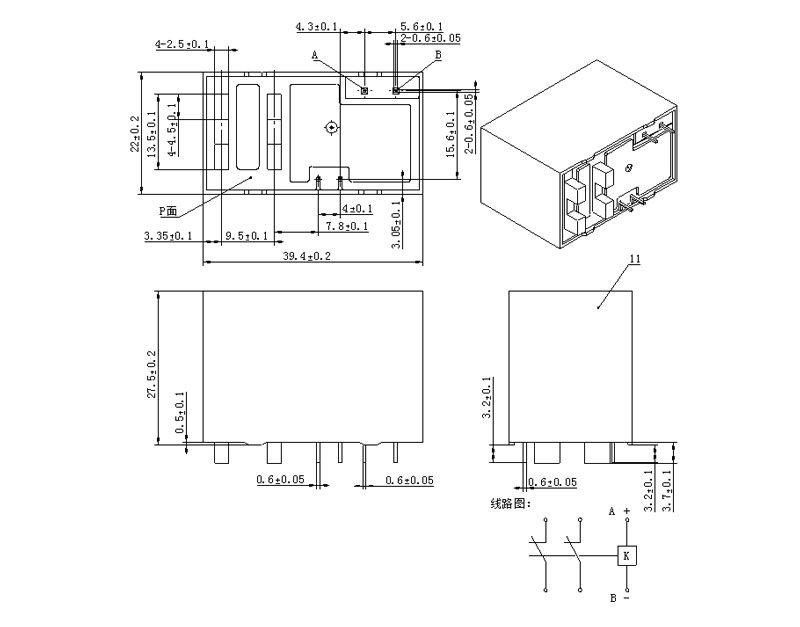

■外形安装尺寸图及电路图

DYZ1-125C/□.S

尺寸(mm)

未注尺寸公差(mm)

0~30

±0.3

30~60

±0.5

60~100

±1

大于100

±2

注:1.主回路接线铜排电镀银;

       2.辅助触点接线片默认电镀银;

3.产品线圈采取正、负脉冲激励,激励时间50ms≤t≤200ms。线圈不能持续长期通电,操作频率不得超过每分钟6次,并且脉冲应是方波。正脉冲(“+”接电源正,“-”接电源负)使触点闭合,负脉冲(“+”接电源负,“-”接电源正)使触点断开。线圈去激励后,接触器触点状态由产      品内的永磁性磁钢保持。



注意事项

  1. 产品线圈的驱动电路功率必须大于等于产品线圈功率,否则会降低产品的切断能力。
  2. 对线圈连续施加的电压不能超过最大容许电压。否则,线圈异常发热会缩短绝缘层的寿命。
  3. 本接触器非防水结构,请勿在水、溶剂、和油可能接触到外壳或端子的环境中使用。否则可能因外壳老化或端子腐蚀、污浊而引起异常发热。

产品周围避免有大于200mt的磁场,强磁场会影响产品正常动作。
