■主要特征

500A 触点切换能力，小巧的体积；

具有一组桥式常开触点，主触点回路无极性;

采用陶瓷钎焊技术，触头部分密封充有氢气，触头不会氧化，能快速切断直流高压;

应用范围：储能系统、电动汽车、光伏逆变器、电信通信设备、AGV系统、太阳能系统，工程机械、 电瓶车、充电桩、火车、船舶、 绞盘、不间断电源电控系统；

耐压：耐压1500V

■性能参数

注：（a）：在环境温度下，导线截面积≥300mm²下测得
       （b）：除特别说明外，电气寿命通断比为 1s:9s

■线圈额定参数（20℃）

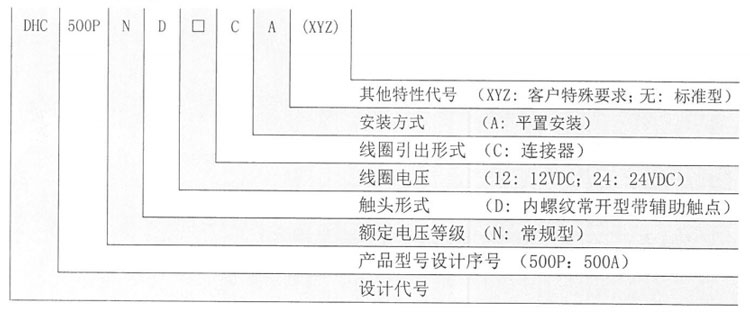

■产品型号释义

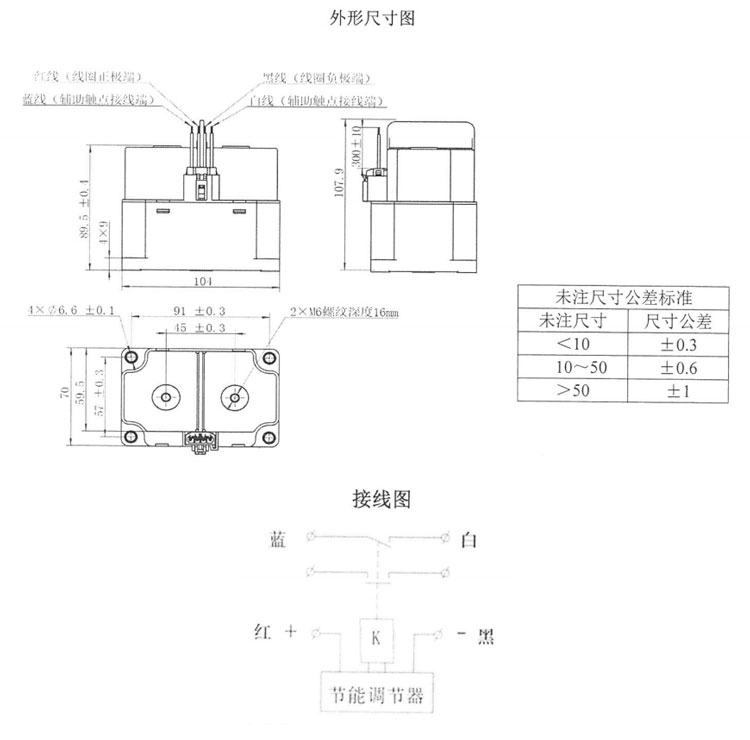

■外形尺寸图、接线图

注:产品主触头无极性;线圈红线接正极、黑线接负极;辅助触点无极性接蓝、白线。

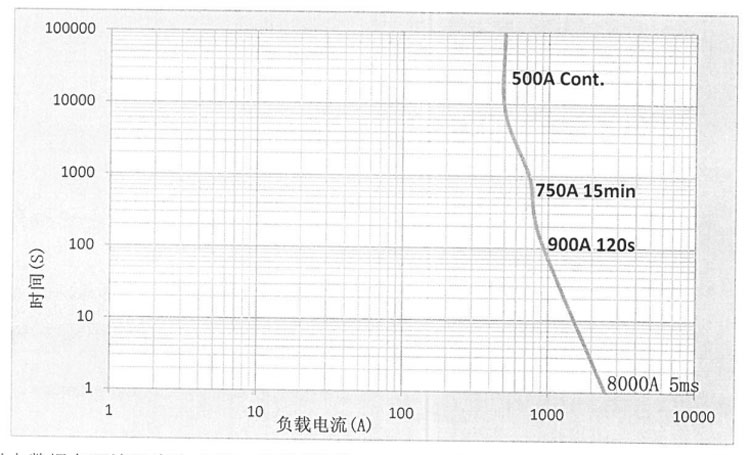

■电流耐受能力曲线

注:以上数据在环境温度为85℃，导线截面积≥320mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。

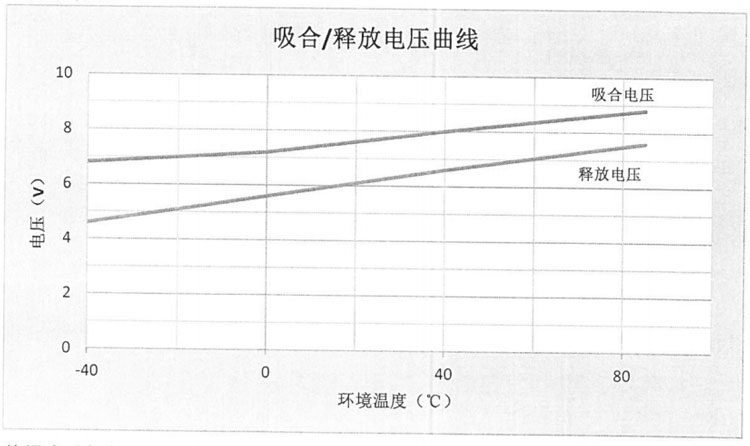

注:以上数据为随机抽取线圈电压为12VDC产品测得，数据仅供参考(试验品数量:n=3)

■注意事项

1、本接触器为直流高压开闭装置，在最终故障状态下，有可能出现不通断的情况，一旦发生不能切断，可能导致异常发热现象及烟雾，火灾等事故。因此，请避免规格以上的操作使用（包括但不限于线圈额定，负载额定以及电气寿命等);应采用在紧急情况下可及时切断电流负载的电路;为确保安全，应定期更换部件。

2、本接触器负载连接端无极性区别，线圈连接端有极性区别，红色导线接控制电源正极，黑色导线接控制电源负极，请务必按照产品表面的标识正确安装使用，将端子连接到相反方向时，本规格书中承诺的电气特性将不能获得保障。

3、触点额定值均为阻性负载时的数值。使用LR≥1ms的感性负载(L负载）的情况下，请与感性负载并行采取浪涌吸收措施。未采取措施的情况下，可能会造成电气寿命下降、发生切断不良。

4、本产品内置线圈抑制反向电动势电路，不需要浪涌抑制装置。进行动作电压测试时，不能使电压缓慢上升，请通过快速上升沿（阶跃式供电方式）对产品线圈驱动，否则接触器会不动作。本产品在接通后约0.3s后会进行线圈电流的自动切换，<0.3s的重复通断操作会引发接触器故障。

5、严禁将接触器长时间置于超过产品使用温度范围（-40℃℃~+85℃)的环境中。

6、请避免在强磁界（变压器、磁铁的周围）和发热物体的附近安装。

7、为防止出现松动，接触器安装时请正确使用垫圈。接触器安装处请使用M5螺钉，螺钉锁紧扭矩请控制在3N.m~4N.m;负载端的M6安装螺钉锁紧扭矩请控制在8N.m~100N.m。在扭矩超过范围的情况下，产品可能遭到破损。

8、请避免在引出端上粘附油脂等异物，请使用320mm²以上规格的连接导线，否则有可能会造成引出端部分的异常发热。

9、在接触器坠落的情况下，原则上请不要再使用。
