DH300 直流高压接触器

DH300 直流高压接触器

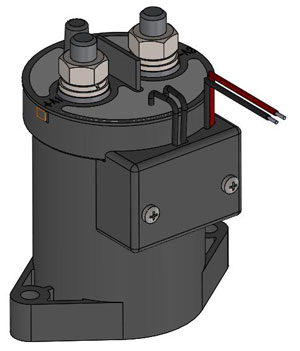

■ 主要特征

·300A 触点切换能力,小巧的体积;
·具有一组桥式常开触点,可带一组常开辅助触点,触点回路有“+”、“-”极性;
·极低的线圈功耗,线圈保持功耗最大为4W;
·应用范围:电信通信设备、太阳能系统,工程机械、电瓶车、
                  电动汽车、充电桩、不间断电源等电控系统;
·产品符合ROHS

DH300 直流高压接触器

DH300 直流高压接触器



■ 性能参数

型号 DH300
触点形式 1H(SPST-NO)
触点额定负载电流(阻性负载)  300A
最大切断电流 2500A(320VDC) 1 次
接触压降 ≤120mV@300A
切换电压 12~1000V DC
标准吸合时间 Max. 35ms.
触点弹跳时间 Max. 5ms.
释放时间 Max. 10ms.
振动(正弦波、10~500HZ、峰值) (10~500)HZ,5g
冲击(11ms,1/2 正弦波、峰值、吸合) 20g
工作环境温度 -40℃~+85℃
相对湿度 20%~90% RH
绝缘电阻 Min. 100MΩ @ 500VDC
介质耐压(相互绝缘的导电部份) 2200VAC 50 Hz/60 Hz (1 minute)
1000VAC 50Hz/60Hz (1 minute)(辅助触点间)
漏电流<1mA
电气寿命 见阻性负载寿命图
机械寿命 300000 次
辅助触点形式 1NO
辅助触点负载额定值 2A/24V
辅助触点最小负载 100mA/8V
产品安装方式 任意
工作制式 连续工作制
产品重量 约650g

■ 线圈参数

型号 线圈电压 (V) 线圈工作电压 (V) 吸合电压 (V) 释放电压 (V) 启动功率 (W) 保持功 (W)
DH300 9~36 12~24 8~9 5.5~7 40~50 3~4

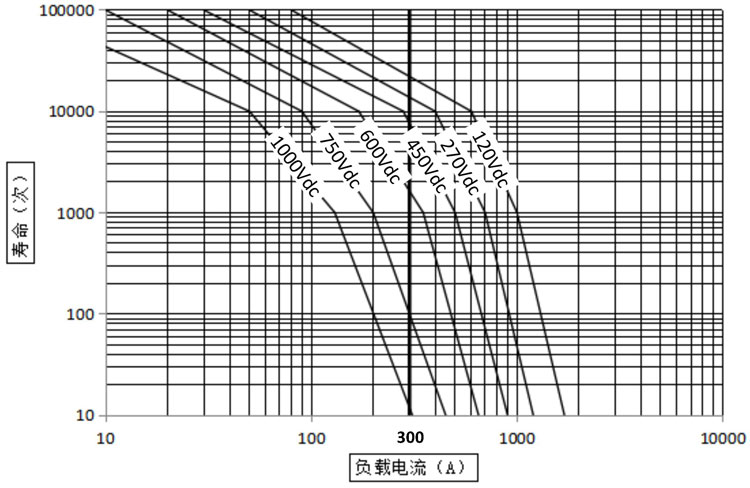

■ 不同电压下的阻性负载寿命

DH300 直流高压接触器

注:
1、产品额定电寿命次数基于阻性负载测试,其负载的最大电感不超过300μH;有感性负载需咨询工厂。
2、上图根据测试及推断数据的估算绘制,建议用户根据实际使用线路中进行测试确认。
3、当产品的介质耐压、绝缘电阻小于产品参数表中参数时,产品定义为寿命终结。

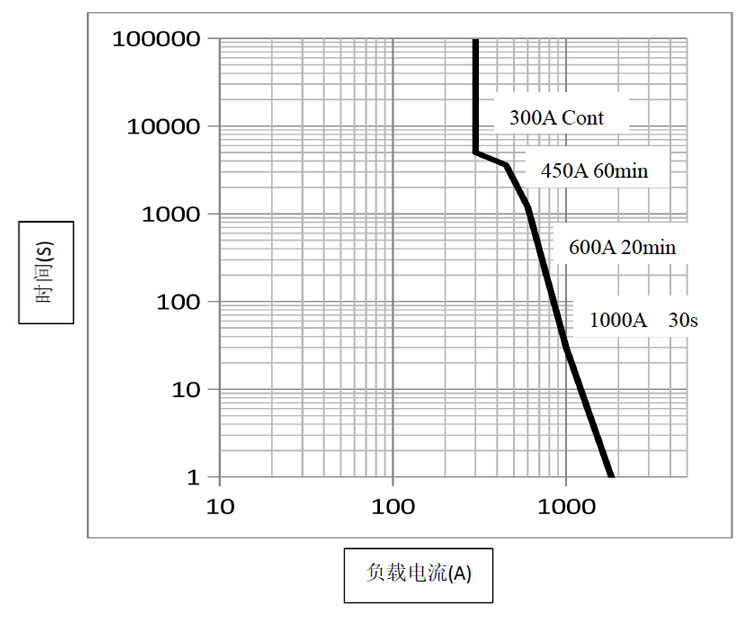

■ 耐受能力曲线

DH300 直流高压接触器

注:
1、以上数据在环境温度为85℃,导线截面积≥120mm²条件下测得。数据仅作参考,请勿直接用于选择熔断器。

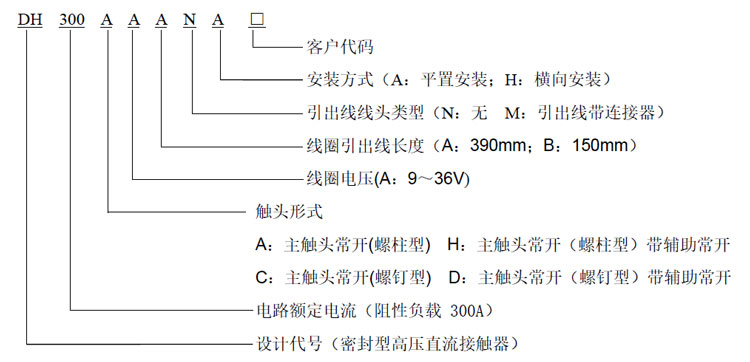

■ 产品型号释义

DH300 直流高压接触器

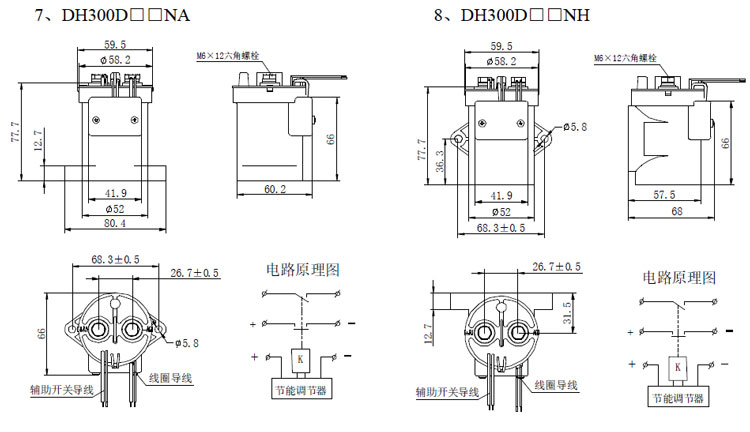

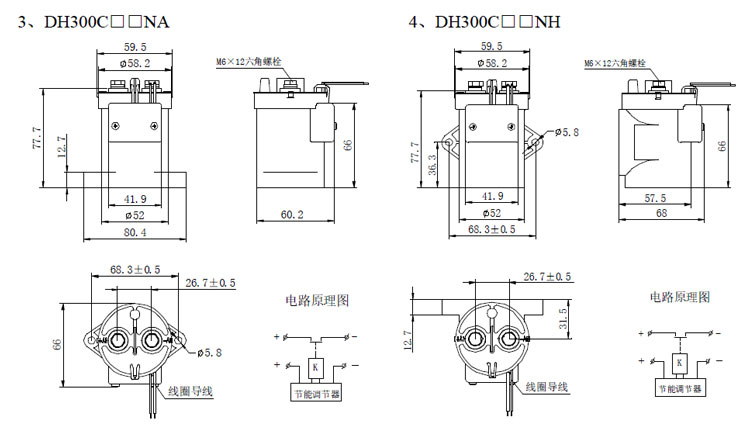

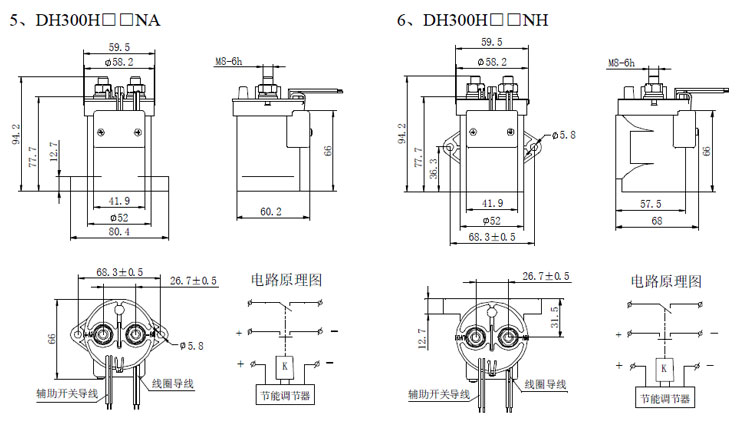

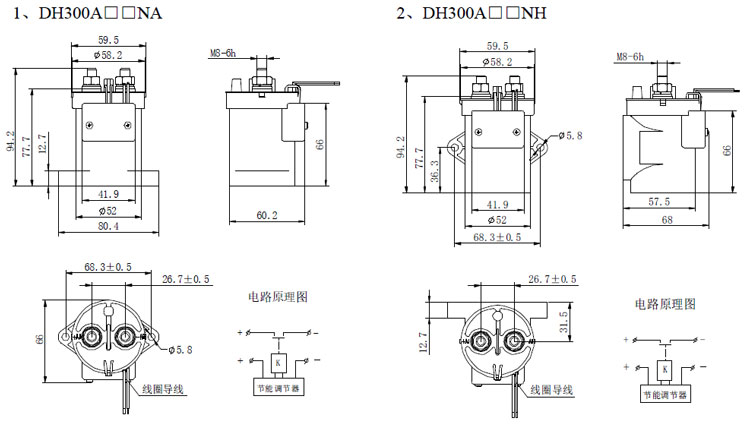

■ 外形安装尺寸及电路原理图

DH300 直流高压接触器

DH300 直流高压接触器

DH300 直流高压接触器

DH300 直流高压接触器

尺寸(mm) 未注尺寸公差(mm)
Dimension(mm) Tolerance grade not noted(mm)
0~30 ±0.3
30~60 ±0.5
60~100 ±1
大于 100 ±2

注:
1、产品带与不带辅助开关的外形安装尺寸一致;
2、产品线圈及主触头均有极性;产品线圈引出线红色导线接“+”,黑色导线接“-”;产品主触头按接线柱旁边标示“+”的连接负载“+”端,接线柱旁边的标示“-”的连接负载“-”端。

■ 附件

DH300 系列产品带插头产品型号:DH300□□□M□□。

插座型号:SM-2Y-HW
端子型号:SMY-HW

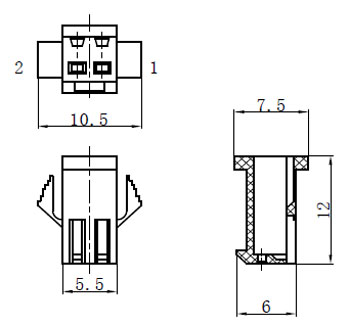

插座尺寸图:

DH300 直流高压接触器

适配插头型号:SM-2A-HW
适配端子型号:SMA-HW
连接器两插针孔与线圈引出线的对应关系:
1:线圈引出线“+”端,红色导线;
2:线圈引出线“-”端,黑色导线

■ 注意事项

1、凡安装接触器时均要使用垫圈以防螺丝松动。
     拧紧螺丝的扭力范围见以下规定,超出扭力最大值可导致产品破裂。
     触头的力距(M8螺母):8~10N.m
     安装处的扭力:1.7~3.5N.m
2、本接触器的线圈是有极性的,因此连接线圈时应按产品上的标示操作;触头也是有极性的,
     连接触头时也应按产品上的标示操作。
     带节能板的品种装有一个反向浪涌吸收电路,因此不必再使用浪涌保护器,我们建议不带节能板
     的品种安装压敏电阻作为浪涌保护器,应避免采用二极管,因为这会降低产品的切断能力。
3、不要使用跌落过的产品。
4、避免把产品安装在强磁场的地方(靠近变压器或磁铁处),或靠近有热辐射的物体。
5、电寿命
     本接触器为高压直流开关,在其最终的击穿模式中,它可能会失去应有的切断功能,因此不要在
     超过它的切换能力和寿命参数的状态下使用(请将该接触器当作一个有规定寿命的产品来对待,
     必要时要作替换)。接触器一旦失去断开切断能力,则有可能会引起其周围零件燃烧,所以要设
     计好线路图,确保电源可在1秒钟被切断。
6、内部气的扩散寿命
     本接触器采用密封仓触点,仓内充有气体,气体的扩散寿命由触点仓内的温度(即环境温度+触点
     通电产生的温升)所决定,因此应确保环境温度为-40℃至+85℃。
7、如果接触器的线圈和触头连续通以额定电压(或电流),电源被切断后又马上接通,此时由于
     线圈的温度增加,线圈的电阻增大,从而使得产品的吸合电压升高,有可能导致超出额定吸合电
     压,在这种情况下,应采用以下措施:如降低负载电流,限制持续通电时间或采用比额定吸合电
     压高的线圈电压。
8、阻性负载时,额定值中的主触点额定参数适用,如果采用感性负载(L 负载)同时L/R>1 毫
     秒时,应为该感性负载并联一个浪涌电流保护装置。
9、产品线圈的驱动电路功率必须大于产品线圈功率,否则会降低产品的切断能力。
10、要小心不要让杂物和油污沾到主引出端上,且外接线端子应与产品的主引出端可靠接触,否
     则有可能会造成引出端发热很厉害。同时与产品相连接的引线必须达到应有的导电能力,防止发
     生过热,影响寿命(连接主触头导线截面积120mm2以上)。
11、产品接通后,约0.1 秒钟后,线圈开始自动切换,操作频率不得超过每分钟6次,否则可能导致接触器损坏。
