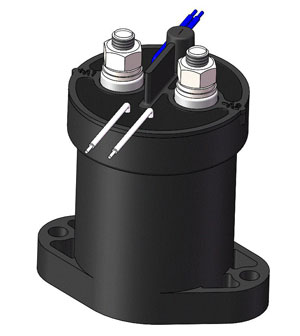

DH100直流高压接触器

DH100直流高压接触器

■ 主要特征
·100A 触点切换能力,小巧的体积;
·具有一组桥式常开触点,触点回路有“+”、“-”极性;
·应用范围:电信通信设备、储能系统,工程机械、电瓶车、
                  电动汽车、充电桩、不间断电源等电控系统;
·安全认证:UL、CCC、CE
·产品符合ROHS

DH100直流高压接触器

DH100直流高压接触器
■ 性能参数

型号 DH100
触点参数 触点形式 1H(SPST-NO)
额定负载电流(阻性负载) 100A(DC-1)
最大切断电流 1000A(320VDC)1 次
切换电压 12V~1000VDC
接触压降 ≤80mV@100A
电气性能 绝缘电阻 ≥100MΩ(500VDC)
介质耐压 断开触点间 2200VAC 1min,漏电流<10mA
断开辅助触点间 1000VAC 1min,漏电流<10mA
标准吸合时间 ≤30ms
触点弹跳时间 ≤5ms
释放时间 ≤10ms
冲击 正弦半波脉冲:11ms、峰值、吸合 ≥20g
振动 正弦波、10Hz~500Hz ≥5g
  电气寿命(b) 100A 450VDC 6000 次以上
寿命 其它 详见阻性负载电寿命曲线图
机械寿命 ≥30 万次
使用条件 使用环境、运输、存储环境 温度-40℃~+85℃
湿度5%~85%RH(无结冰、凝露)
产品安装方式 任意
重量 约200g

▇ 线圈参数

型号      线圈电压(V)  线圈工作电压(V) 吸合电压(V) 释放电压(V) 保持电流(A) 线圈功率(W)
DH100 12 0.85US~1.2US ≤9  ≥0.6 ≤0.6 5~7
24 ≤18  ≥1.2 ≤0.3
48 ≤36  ≥2.4 ≤0.16

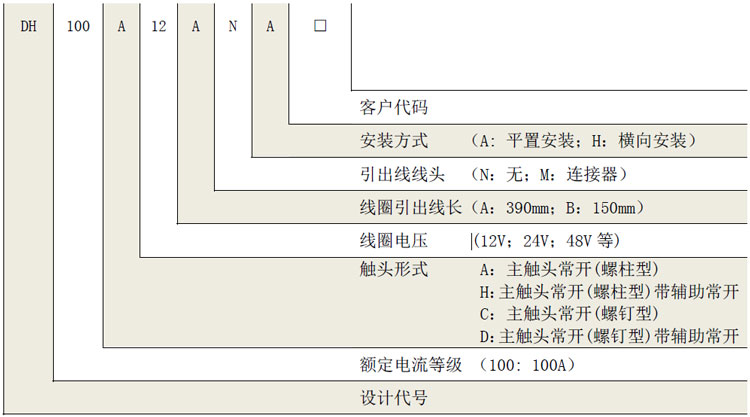

▇ 型号及含义

DH100直流高压接触器

例:DH100A12ANA;表示:密封型高压接触器,DC-1 负载下额定电流为100A,主触头常开(螺柱型),线圈电压DC12V,线圈引出线长390mm,平置安装。

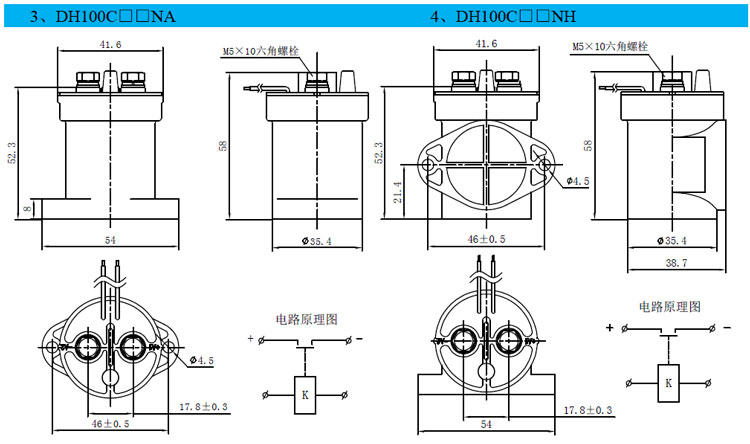

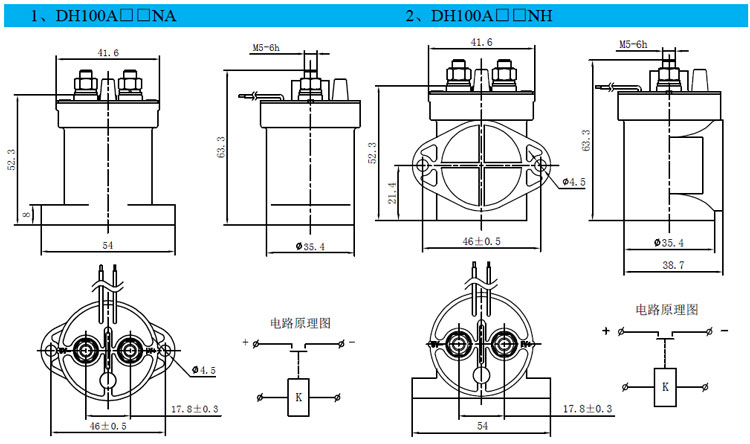

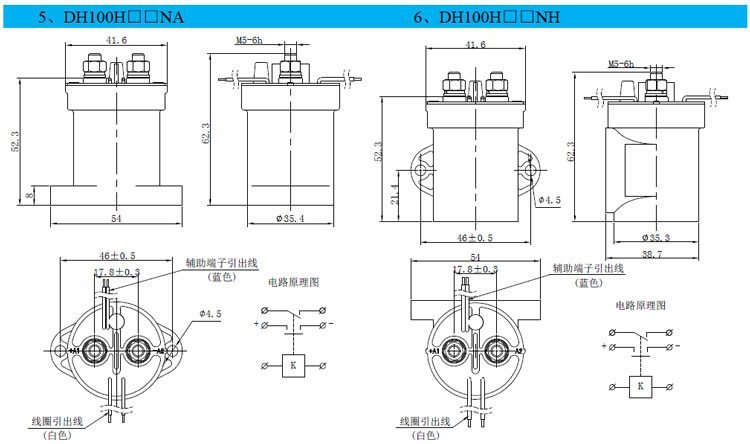

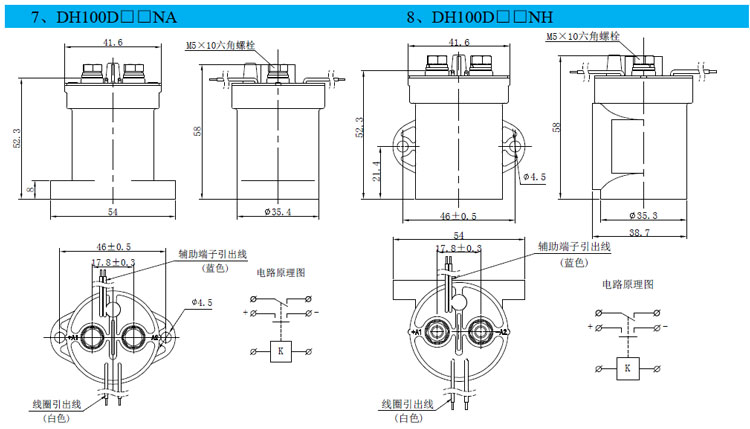

▇ 外形安装尺寸及电路原理图

DH100直流高压接触器

DH100直流高压接触器

DH100直流高压接触器

DH100直流高压接触器

尺寸(mm) 未注尺寸公差(mm)
0~30  ±0.3
30~60  ±0.5
60~100  ±1
≥100  ±2

注:产品主触头有极性,按接线柱旁边标示分“+”和“-”极,请按照如上外形安装尺寸及电路原理图中的接线图标示连接负载,反向连接负载会导致接触器的切断能力下降。

▇ DH100 系列产品带插头产品型号:DH100□□□M□□

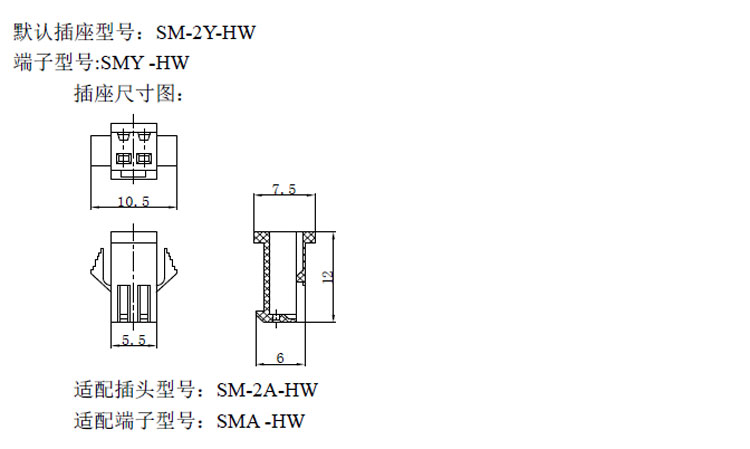

DH100直流高压接触器

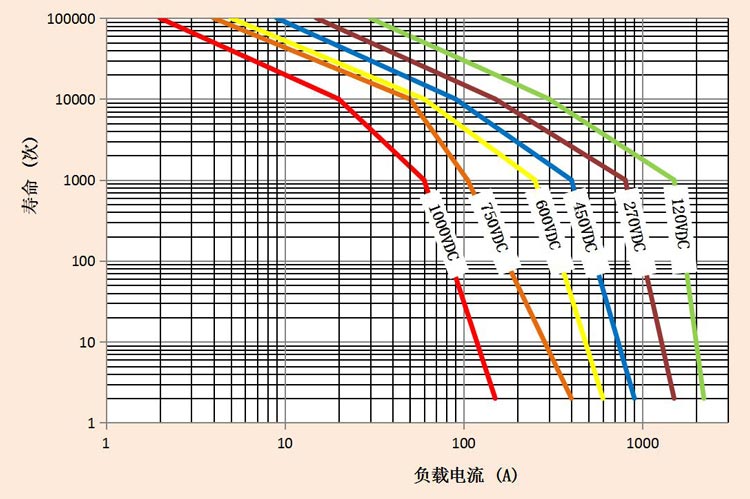

▇ 阻性负载电寿命曲线图

DH100直流高压接触器

1、产品额定电寿命次数基于阻性负载测试,其负载的最大电感不超过300μH;
2、上图根据测试及推断数据的估算绘制,建议用户根据实际使用线路中进行测试确认。
3、当产品的介质耐压、绝缘电阻小于产品参数表中参数时,产品定义为寿命终结。

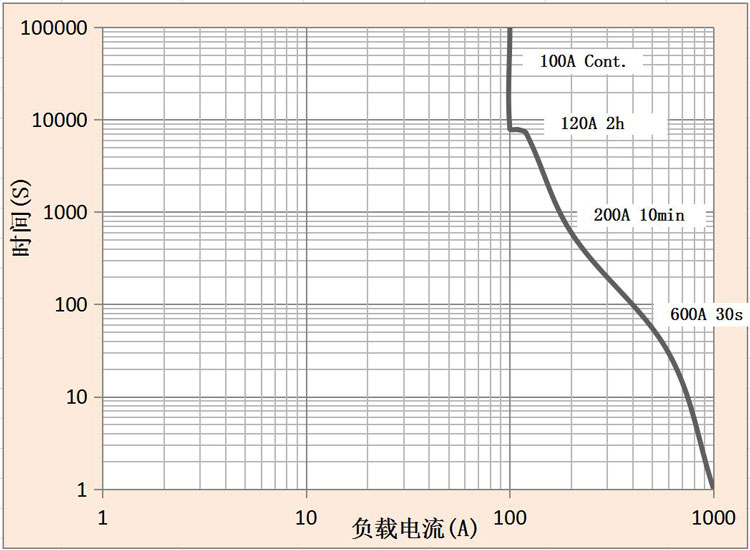

▇ 耐受能力曲线

DH100直流高压接触器

注:以上数据在环境温度为85℃,导线截面积≥35mm²条件下测得。数据仅作参考,请勿直接用于选择熔断器。

▇ 注意事项

1、本接触器为直流高压开闭装置,在最终故障状态下,有可能出现不通断的情况,一旦发生不能切断,可能导致异常发热现象及烟雾,
     火灾等事故。因此,请避免规格以上的操作使用(包括但不限于线圈额定,负载额定以及电气寿命等);
     应采用在紧急情况下可及时切断电流负载的电路;为确保安全,应定期更换部件。
2、本接触器负载连接端有极性区别,请务必按照产品表面的标识正确安装使用,将端子连接到相反方向时,
     本规格书中承诺的电气特性将不能获得保障。
3、触点额定值均为阻性负载时的数值。使用L/R≥1ms的感性负载(L负载)的情况下,请与感性负载并行采取浪涌吸收措施。
     未采取措施的情况下,可能会造成电气寿命下降、发生切断不良。
4、为抑制接触器线圈的反向电动势,建议加装吸收浪涌的非线性电阻(推荐使用可变电阻),若使用二极管,会使接触器切断性能下降。
5、严禁将接触器长时间置于超过产品使用温度范围(-40℃~+85℃)的环境中。
6、请避免在强磁界(变压器、磁铁的周围)和发热物体的附近安装。
7、为防止出现松动,接触器安装时请正确使用垫圈。接触器底座安装处请使用M4螺钉,螺钉锁紧扭矩请控制在2.3 N.m Max;
     负载端的M5安装螺母锁紧扭矩请控制在2.5N.m~3N.m;在扭矩超过范围的情况下,产品可能遭到破损。
8、请避免在引出端上粘附油脂等异物,请使用35mm²以上规格的连接导线,否则有可能会造成引出端部分的异常发热。
9、要小心不要让杂物和油污沾到主引出端上,且外接线端子应与产品的主引出端可靠接触,否则有可能会造成引出端发热很厉害。
     同时与产品相连接的引线必须达到应有的导电能力,防止发生过热,影响寿命(连接主触头导线截面积35mm2以上)。
10、对连接器端进行连接时,请使用指定配合的连接器。
11、在接触器坠落的情况下,原则上请不要再使用。
