高压直流接触器DH200L

高压直流接触器DH200L

■ 主要特征
•200A触点切换能力,小巧的体积;
•具有一组桥式常开触点,可带一组常开辅助触点,触点回路有“+”、“-”极性;
•应用范围:电信通信设备、太阳能系统,工程机械、电瓶车、电动汽车、充电桩、火车、船舶、不间断电源等电控系统;
•安全认证: CCC
•产品符合 ROHS

■ 性能参数

型号 DH200
触点形式 1H(SPST-NO)
触点额定负载电流(阻性负载) 200A(DC-1)
最大切断电流 2000A(320VDC) 1次
接触压降 ≤80mV@200A
切换电压 12~900V DC
标准吸合时间 Max. 40ms.
触点弹跳时间 Max. 5ms.
释放时间 Max. 10ms.
振动(正弦波、80~2000HZ、峰值) (80~2000)HZ,≤20g
冲击(11ms,1/2正弦波、峰值、吸合) ≤20g
工作环境温度 -40℃~+85℃
相对湿度 20%~90% RH
绝缘电阻 Min. 100MΩ @ 500VDC
介质耐压(相互绝缘的导电部份) 2200VAC 50 Hz/60 Hz (1 minute)
1000VAC 50Hz/60Hz (1 minute)(辅助触点间)
漏电流<1mA
电气寿命 见阻性负载寿命图
辅助触点形式 1NO
辅助触点负载额定值 2A/24V
辅助触点最小负载 100mA/8V
机械寿命 300000次
产品安装方式 任意
污染等级
工作制式 连续工作制
产品重量 0.62kg

▇ 线圈参数

型号 线圈电压 线圈工作电压 吸合电压(V) 释放电压(V) 线圈功率
(V) (V) (W)
DH200 12 0.85US~1.2US ≤9 ≥1 12~15
24 ≤18 ≥2
48 ≤36 ≥4

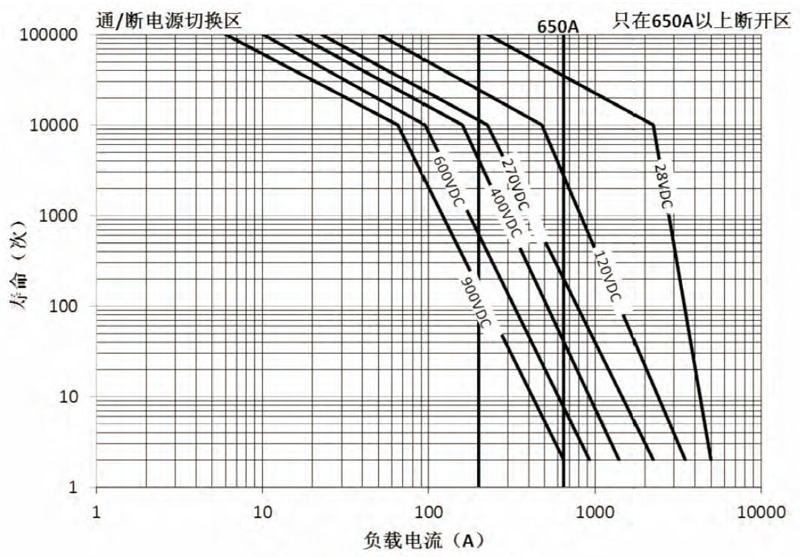

▇ 不同电压下的阻性负载寿命

注:
1、产品额定电寿命次数基于阻性负载测试,其负载的最大电感不超过300μH;有感性负载需咨询工厂。
2、上图根据测试及推断数据的估算绘制,建议用户根据实际使用线路中进行测试确认。
3、当产品的介质耐压、绝缘电阻小于产品参数表中参数时,产品定义为寿命终结。
4、产品最大吸合电流是650A,以避免触点发生冷焊。

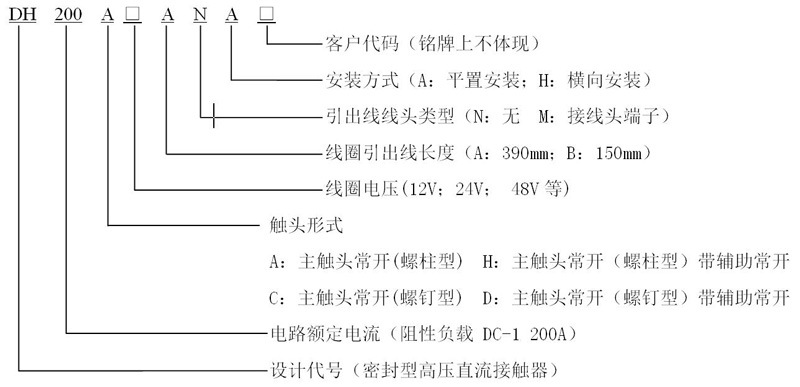

■ 产品型号释义

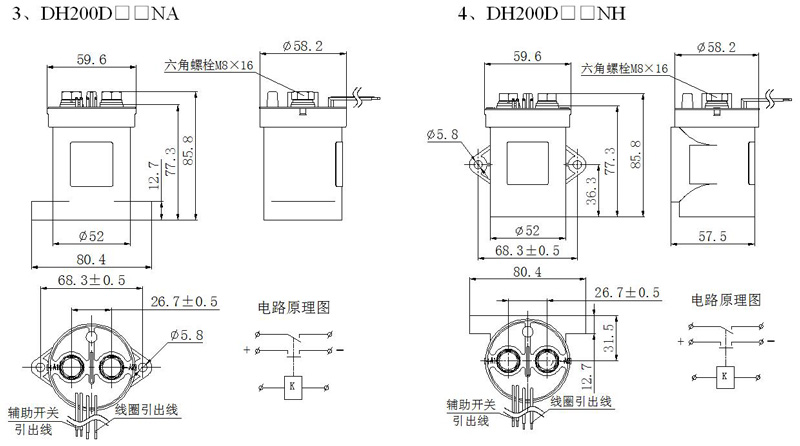

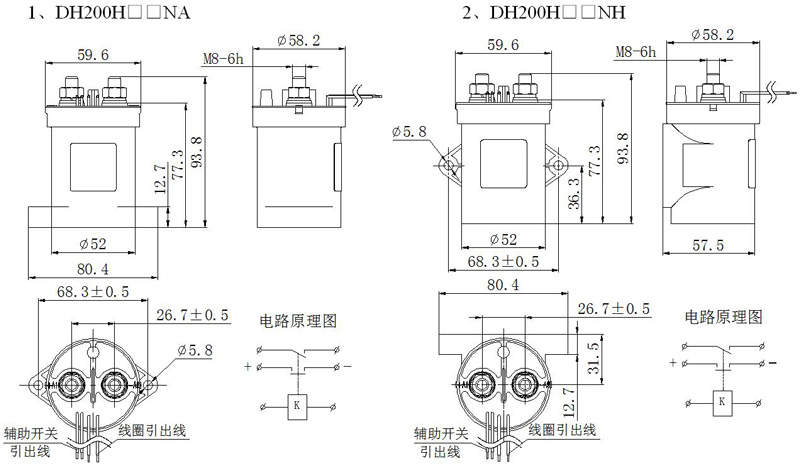

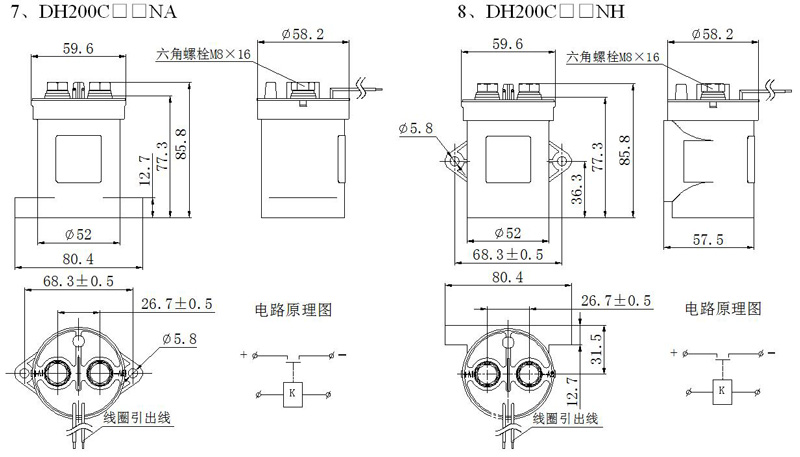

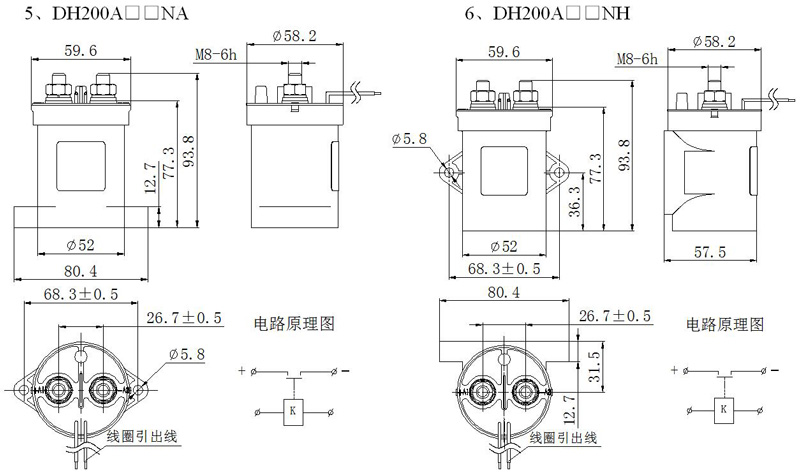

▇ 外形安装尺寸及电路原理图
